Металлографический микроскоп WY-E

металлографическийдля проверки материаловдля металлов

Введение в продукт

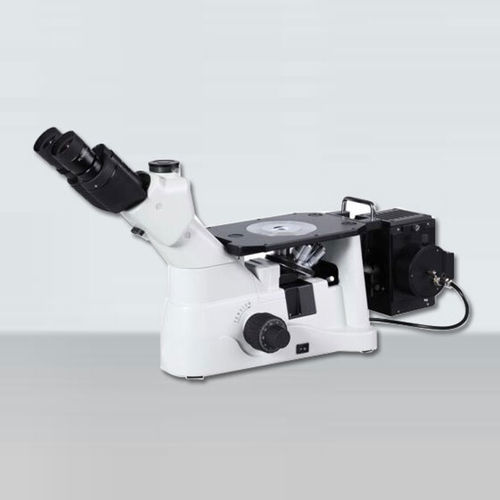

Перевернутый металлографический микроскоп WY-E оснащён бесконечно корректированной оптической системой с коррекцией хроматической аберрации (CSIS), что обеспечивает улучшенное качество изображения и повышенное разрешение для металлографического анализа.

Оптические и наблюдательные характеристики
Окуляры план с высоким глазным пунктом и большим полем (PL10X/22 мм; опционально PL15X/16 мм) дают широкое ровное поле зрения. Бесконечно корректированные металлографические объективы с большим рабочим расстоянием (ахроматические и полу-апохроматические варианты) предназначены для работы без покровного стекла. Шарнирная триокулярная голова (наклон 45°) поддерживает фотосъёмку и видеозапись, с регулировкой межзрачкового расстояния и индивидуальной диоптрической настройкой. Разделение пучка: полное бинокулярное наблюдение и соотношение бинокуляр:триокуляр 80%:20%.

Фокусировка, столик и механика
Коаксиальный механизм грубой/тонкой фокусировки с низким расположением рук и регулировкой натяжения грубой подачи. Ход грубой фокусировки: 38 мм на оборот; ход тонкой: 0,2 мм на оборот; точность фокусировки: 0,002 мм. Фиксированный столик 160 × 250 мм. Низкопрофильная коаксиальная механическая шкала перемещения с ходом 120 × 78 мм. Опции: металлические пластины столика с центральным отверстием (Φ12 или Φ25) и удлинительная пластина столика.

Освещение, питание и источник света
Отражающая система Кёhler (Köhler) с переменной диафрагмой апертуры и центрируемой полевой диафрагмой. Адаптивный блок питания широкого диапазона (90–240 В). Галогенная лампа 12 В, 50 Вт с плавной регулировкой яркости и защитой для продления срока службы лампы.

Изображение, фотографирование и измерения
Шарнирная триокулярная головка обеспечивает фотосъёмку и видеосъёмку. Система поддерживает подключение к ПК со специализированным ПО для захвата и анализа изображений. Варианты для фото: удлинительная трубка с PK-креплением и опциональный 3,2× фотографический окуляр. Адаптеры для камеры: 0,5×, 1,0× и трубки адаптеров типа C. Поддержка различных микрометров для измерений.

Аксессуары и опциональные устройства

• Поворотная платформа-конвертер с 5 отверстиями
• Поляризационный комплект: вставка поляризатора и поворотный анализатор (360°)
• Цветные фильтры: Φ32 мм Жёлтый / Зелёный / Синий / Нейтральный
• Опциональные механические принадлежности: удлинительная пластина столика, коаксиальная низкопозиционная шкала перемещения

Технические характеристики (ключевые параметры)

• Оптическая система: бесконечно корректированная ахроматическая оптика (CSIS)
• Тубус наблюдения: шарнирная триокулярная голова 45°; межзрачковое расстояние 54–75 мм; диоптрическая регулировка ±5 D; разделение пучка 100% бинокулярно или 80%:20% бинокуляр:триокуляр
• Окуляр: PL10X/22 мм высокий глазной пункт, широкое поле; опция PL15X/16 мм
• Объективы: LMPL5X/0.15/WD10.8; LMPL10X/0.3/WD10; LMPL20X/0.45/WD4; LMPLFL50X/0.55/WD7.8; LMPLFL100X/0.80/WD2.1
• Конвертер: 5-отверстная турель
• Фокусировка: коаксиальная грубая/тонкая; грубая 38 мм/об; тонкая 0,2 мм/об; точность 0,002 мм; регулировка натяжения включена
• Столик: фиксированный 160 × 250 мм
• Опции рабочего стола: металлическая пластина (центр отверстия Φ12) / металлическая пластина (центр отверстия Φ25) / удлинительная пластина
• Шкала перемещения: низкопрофильная коаксиальная механическая шкала, ход 120 × 78 мм
• Отражённая подсветка: Köhler-освещение; переменная апертура; центрируемая полевая диафрагма; 90–240 В адаптивно; галогенная лампа 12 В 50 Вт
• Поляризация: вставки поляризатор/анализатор, анализатор вращается на 360°
• Фильтры: Φ32 мм Жёлтый/Зелёный/Синий/Нейтральный
• Фотография: удлинительная трубка (PK-крепление); опциональный 3,2× фотоокуляр
• Адаптеры для съёмки: 0,5× / 1,0× / C-тип трубки адаптера для камеры
