Жидкостный фильтр GVF series

мембранныйвакуумныйдля лаборатории

Обзор

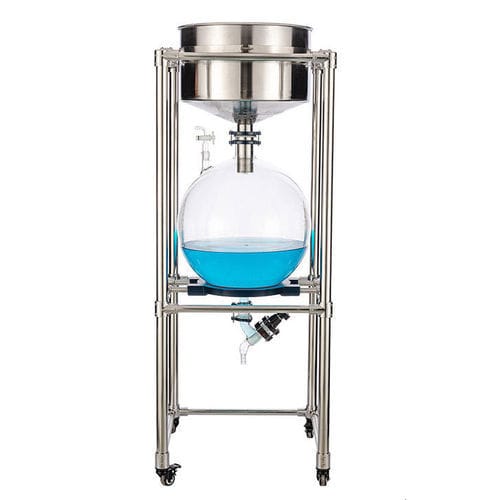

Стеклянный вакуумный фильтр серии GVF — мобильное устройство для разделения твердой и жидкой фаз, сушки материалов и удаления примесей. Фильтрующие материалы (ткань, сетка, мембрана) размещаются на воронке; стеклянная всасывающая бутылка, подключенная к вакуумному насосу, втягивает фильтрат через фильтрующий слой в бутылку. Точность фильтрации зависит от характеристик используемого фильтрующего материала.

Особенности

• Всасывающая бутылка из боросиликатного стекла GG-17 (коэффициент теплового расширения 3.3)
• Воронка из нержавеющей стали 304 с отверстиями Ø4 мм в дне
• Рама: алюминиевый сплав в сочетании с нержавеющей сталью
• Соединения и фитинги из 304 нержавеющей стали; сливной кран из стекла с сердечником из PTFE в соответствующих моделях
• Передвижение на поворотных колесах с тормозом для перемещения всего блока

Технические характеристики

• Модель GVF-5L: Объем колбы сферическая 5L; Воронка 300×150 мм; Впуск для всасывания фланец Ø80; Вакуумное соединение 24# (OD 12 мм); Слив: выпуклое шаровое соединение Φ45 мм стекло+PTFE, выпуск Φ20; Высота слива 450 мм; Габариты 490×490×1500 мм; NW/GW 20/45 кг
• Модель GVF-10L: Колба 10L; Воронка 350×220 мм (21L); Фланец Ø80; Вакуум 24# (OD 12 мм); Слив: Φ45 мм стекло+PTFE, выпуск Φ20; Высота 450 мм; Габариты 500×520×1230 мм; NW/GW 24/50 кг
• Модель GVF-20L: Колба 20L; Воронка 350×220 мм (21L); Фланец Ø80; Вакуум 24# (OD 12 мм); Слив: Φ45 мм стекло+PTFE, выпуск Φ20; Высота 450 мм; Габариты 500×520×1330 мм; NW/GW 27/53 кг
• Модель GVF-30L: Колба 30L; Воронка 450×250 мм (39L); Фланец Ø80; Вакуум 24# (OD 12 мм); Слив: Φ33 мм стекло+PTFE, выпуск Φ34; Высота 350 мм; Габариты 580×600×1530 мм; NW/GW 35/64 кг
• Модель GVF-50L: Колба 50L; Воронка 450×250 мм (39L); Фланец Ø80; Вакуум 24# (OD 12 мм); Слив: Φ45 мм стекло+PTFE, выпуск Φ20; Высота 350 мм; Габариты 580×600×1530 мм; NW/GW 38/67 кг

Технические данные

• Стекло: GG-17 боросиликатное (коэффициент теплового расширения 3.3)
• Достижимое вакуумное давление: 0.098 MPa
• Порты колбы: 3 стандартных порта
• Мобильность: поворотные колеса с тормозом
• Отделка рамы: пластик или PTFE-покрытие; основной держатель: лоток
• Применение: лабораторная и мелкосерийная фильтрация, разделение твердых и жидких фаз, сушка и удаление примесей
