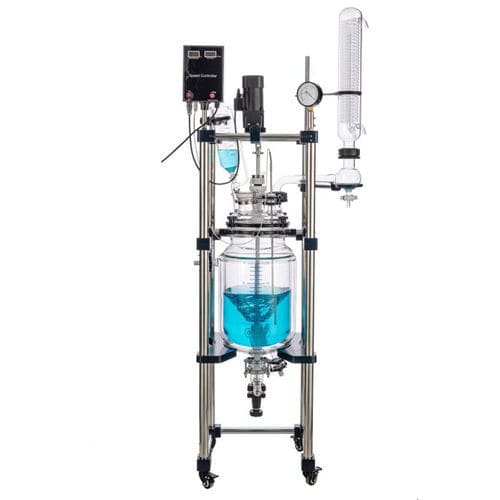

Реактор со смесительным резервуаром VGR series

для лабораторийдля фармацевтической промышленностидля химических продуктов

Краткое описание
Стеклянные реакторы с рубашкой (серия VGR) доступны в объёмах от 5 л до 100 л. Выполнены из Pyrex 3.3 (высокоборосиликатное стекло), держатели SUS 304, уплотнения PTFE; доступны в вариантах с рубашкой (D) и трёхслойных (T).

ОСОБЕННОСТИ ПРИМЕНЕНИЯ
Реагенты находятся во внутреннем сосуде двух-/трёхслойного стеклянного реактора. Рубашку/межслой можно прогонять холодильной средой, водой или высокотемпературной жидкостью для контролируемого нагрева или охлаждения. Система поддерживает работу под вакуумом или при атмосферном давлении и регулируемые скорости перемешивания. Подходит для лабораторных опытов, пилотных испытаний и мелкосерийного производства в химии, тонкой химии, биофармацевтике и синтезе новых материалов. Может быть интегрирована с вакуумными насосами, циркуляционными насосами низкой температуры, циркуляционными охладителями и закрытыми системами подогрева/охлаждения.

Стеклянный ферментер
Характеристики

• Цифровая установка и отображение температуры для точного контроля и простоты эксплуатации.
• Высокоборосиликатное стекло Pyrex 3.3 с устойчивыми физико-химическими свойствами.
• Широкий диапазон рабочих температур (низкие температуры до −80°C; в характеристиках указано до 300°C; в таблице спецификаций указано −80°C до 200°C).
• Работа при атмосферном давлении или в вакууме (статический вакуум менее 0,095 MPa).
• Цифровое отображение скорости смешивания; частотное регулирование и поддержание постоянной скорости для стабильной работы (50–500 rpm).
• Фирменный метод уплотнения вала и мешалка с покрытием PTFE; уплотнения PTFE на валу и крышке.
• Коррозионностойкий выпускной клапан без мёртвых зон для эффективного слива.
• Рубашку/межслой можно полностью опорожнить после реакции.
• Компактная практичная конструкция, подходящая для лабораторных и пилотных условий.

Спецификации
Model | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Рабочий объём (л) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Объём рубашки (л) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Площадь теплообмена рубашки (м²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Площадь теплообмена конденсатора (м²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Материал стекла | Pyrex 3.3 для всех моделей
Материал держателя | SUS 304 для всех моделей
Температурный диапазон (°C) | -80 ~ 200 (таблица); характеристики указывают до 300°C
Рабочее давление (MPa) | Вакуум или атмосферное давление
Мощность мотора (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Регулировка скорости | Частотное регулирование (цифровое) для всех моделей
Обороты (RPM) | 50 ~ 500 для всех моделей
Порт мешалки (фланец) | 50# (до VGR-50) | 60# для больших моделей
Порт для датчика | 24# для всех моделей
Конденсатор (соединение) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Подача жидкости | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Воронка постоянного давления | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Подача твёрдых веществ (фланец) | / | 80# | 80# | 80# | 80# | 95# | 95#
Интерфейс вход/выход | DN15 для всех моделей
Материал уплотнений | PTFE (Teflon) для всех моделей
Питание | 220V 50Hz для всех моделей
Выпускной клапан | Боковой выпуск без протекания (конструкция без мёртвых зон)
Свободная высота от пола | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Материал датчика температуры | Нержавеющая сталь с фторсоставом, двойная защита от коррозии
Мешалка | Клеверный ротор, нержавеющая сталь с PTFE-покрытием
Габариты (Д×Ш×В мм) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Примечание | «D» обозначает стеклянный реактор с рубашкой; «T» обозначает трёхслойный стеклянный реактор

Характеристики / технические спецификации

• Серия / название модели: VGR Series
• Диапазон рабочего объёма: 5 л до 100 л
• Материал стекла: Pyrex 3.3 (высокоборосиликатное стекло)
• Материал держателя: нержавеющая сталь SUS 304
• Уплотнения: PTFE (Teflon)
• Температурные возможности: указанный диапазон −80°C до 300°C (в таблице: −80°C до 200°C)
• Давление: пригоден для работы в вакууме или атмосферном режиме (статический вакуум < 0,095 MPa)
• Перемешивание: частотное управление, 50–500 rpm, цифровая индикация скорости
• Питание: 220V 50Hz (стандарт)
• Конфигурации: стеклянные реакторы с рубашкой (D) и трёхслойные (T)
