Реактор со смесительным резервуаром VGR series

многоцелевойдля химических продуктовсо смесителем

Обзор

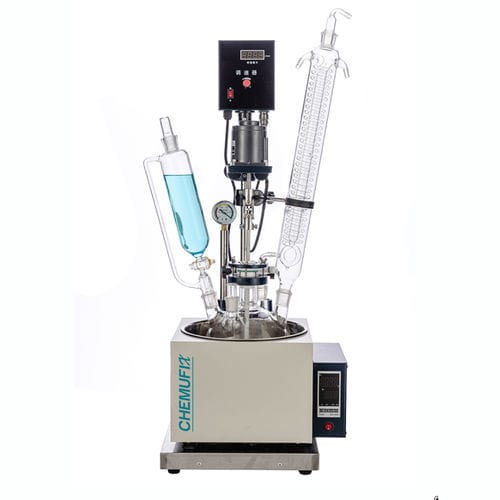

Однослойный стеклянный реактор серии VGR сочетает в себе электрическую систему перемешивания с постоянной скоростью, нагревательную ванну и стеклянный конденсатор для испарения и возврата конденсата. В процессе работы корпус реактора из нержавеющей стали нагревается ванной, а электропривод обеспечивает контролируемое перемешивание. При вакууме (требуется внешняя вакуумная установка) повышается эффективность испарения; пар растворителя конденсируется во внешнем системе охлаждения и может возвращаться для рефлюкса или собираться. Для полного рабочего комплекса требуются внешние устройства вакуума и охлаждения/рефлюкса.

Особенности

• Все части, контактирующие с веществами, изготовлены из высокоборосиликатного стекла (коэффициент расширения 3,3) и PTFE для химической стойкости.
• Основная рама: антикоррозионное покрытие холодного листа + алюминиевый сплав; корпус реактора: нержавеющая сталь.
• Раздельное управление перемешиванием и нагревом; имеется кнопка наклона (ON-OFF).
• Электронное бесступенчатое регулирование скорости с точной настройкой ручкой; скорость отображается цифрово на блоке управления.
• Цифровая термостабильная ванна с датчиком типа K внизу корпуса и нержавеющим зондом.
• Вращающийся вал имеет керамические подшипники и механическое уплотнение для снижения износа и загрязнения.
• Вакуумметр с указателем для мониторинга вакуума в реальном времени.
• Сегментный (лунный) рабочий орган из нержавеющей стали 304 с PTFE-покрытием; вал перемешивания 304 с PTFE-втулкой.
• Двойная предохранительная защита для мотора перемешивания и нагрева.

Технические характеристики (однослойные малые модели)

• Модели: VGR-1S (1 л сферический), VGR-2S (2 л), VGR-3S (3 л), VGR-5S (5 л).
• Напряжение/частота: 220V/50Hz. Скорость перемешивания: 0–800 rpm (малые модели). Диапазон температур корпуса: -80℃ до +250℃; ванна: от комнатной до -180℃ (при соответствующем охлаждении).
• Мощность мотора перемешивания: 40W–90W. Мощность нагрева: 1.5–2 kW. Вакуумная характеристика: ~0.098 MPa (требуется внешнее вакуумное устройство).
• Подключения: стандартные стеклянные соединения (19#, 24#, 29#) для конденсатора, воронок и температурных портов; комплект адаптеров для сбора по модели.
• Размеры и вес (примерно): размеры сосуда Φ245–Φ280 мм; масса нетто 18–25 кг; масса с упаковкой 33–40 кг. Точные размеры зависят от модели.

Технические характеристики (крупные модели — сводка)

• Модели: VGR-10S, VGR-20S, VGR-30S, VGR-50S, VGR-100S — объемы 10, 20, 30, 50, 100 л.
• Материал стекла: GG-17 (высокоборосиликатное). Температура реакции в корпусе: -80℃ до +250℃. Скорость перемешивания до 450 rpm для крупных моделей.
• Примеры мощностей: перемешивание 90–250W; нагрев 3–8 kW. Размеры корпуса, размеры нержавеющих сосудов и упаковка варьируются в зависимости от модели.
• Перемещение: универсальные угловые колеса с тормозом. Высота раздачи от пола ~450 мм. Количество реакционных выходов обычно шаровое с семью горловинами или цилиндрическое с шестью крышками в зависимости от модели.

Цех / Изображения
С фотографиями цеха и завода, демонстрирующими сборку, инспекцию и контроль качества, можно ознакомиться в комплекте продукта.

Технические характеристики (свод)

• Материалы в контакте: высокоборосиликатное стекло + PTFE.
• Перемешивание: керамические подшипники, механическое уплотнение, сегментные (лунные) лопатки с PTFE-покрытием, бесступенчатое регулирование скорости.
• Температурные возможности: корпус -80℃ до +250℃; ванна до RT -180℃ при соответствующем охлаждении.
• Вакуумная способность: до ~0.098 MPa (требует внешнего вакуумного устройства).
• Конденсация и рефлюкс: стеклянная конденсационная спираль со стандартными соединениями; рекомендуется внешний контур охлаждения.
• Безопасность: двойная предохранительная защита и механические уплотнения; опционально — взрывозащищенный мотор/инвертор для опасных применений.
• Доступные объемы: от 1 л до 100 л в линейке VGR.
