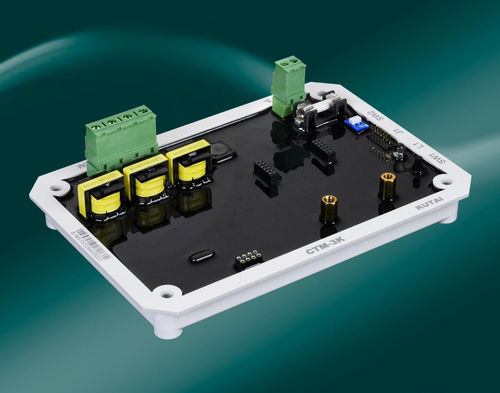

Коммуникационный модуль 2 порта CTM-3K

для передачи данныхдистанционныйдля дистанционного управления

Обзор продукта
CTM-3K — интегрированный блок измерения тока с интерфейсом установки модулей KCU для контроллеров KUTAI. Поддерживает однофазные и трехфазные системы и отображает нагрузочный ток. Совместим с распространенными трансформаторами тока (CT): первичный 50–3000 A, вторичный выбираемый 1 A или 5 A. Коммуникационный кабель оснащен ключевым разъемом для plug-and-play установки; устройство автоматически определяет и отображает состояние подключения без дополнительной настройки. Предусмотрено два слота для модулей KCU для одновременных удаленных коммуникаций и построения стабильной системы мониторинга.

Особенности

• Интегрированное измерение тока и интерфейс связи KCU для экономии места в щите и кабелей
• Отображение нагрузки для одно- и трехфазных систем
• Диапазон CT первичный 50–3000 A; вторичный выбираемый 1 A или 5 A
• Кнопка нулевой калибровки при отсутствии нагрузки
• Автоматическое определение подключения и индикация состояния после установки
• Поддержка установки до двух модулей KCU для удаленной связи
• Кодированный разъем для предотвращения обратного подключения
• Светодиодные индикаторы питания и состояния подключения (зеленый постоянный: питание DC включено; красный постоянный: связь с контроллером прервана; зеленый мигающий: нормальная работа (CT вторичный 1 A); красный мигающий: нормальная работа (CT вторичный 5 A))

Технические характеристики

• Питание: 9–36 Vdc
• Точность отображения тока: 50–3000 A ±1,5%
• Статическое потребление мощности: < 1 W @ 12 Vdc
• Номинальная нагрузка CT: > 5 VA

Физические характеристики

• Размеры: 162,0 × 112,0 × 41,2 мм (6,38 × 4,41 × 1,62 in)
• Вес: 329 г ±2% (0,73 lb ±2%)

Условия эксплуатации

• Температура эксплуатации: -20 до +60 °C
• Температура хранения: -30 до +80 °C
• Относительная влажность: ≤95%

Комплектация

• Стандартно: HU-050-KCU-09 (жгут 500 mm) ×1
• Опция: HU-100-KCU-09 (жгут 1000 mm)

Технические данные

• Модель: CTM-3K
• Бренд: KUTAI
• Питание: 9–36 Vdc
• Диапазон отображения тока: 50–3000 A ±1,5%
• Вторичный CT выбираемый: 1 A или 5 A
• Статическое потребление мощности: < 1 W @ 12 Vdc
• Номинальная нагрузка CT: > 5 VA
• Размеры: 162,0 × 112,0 × 41,2 мм
• Вес: 329 г ±2%
• Температура эксплуатации: -20 до +60 °C
• Температура хранения: -30 до +80 °C
• Относительная влажность: ≤95%
