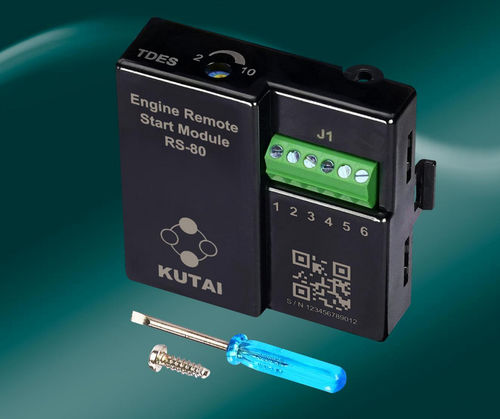

Автоматический блок автоматического переключения RS-80

для установки на панельдля генераторадля резервного питания

Обзор продукта RS-80 - это модуль дистанционного запуска, специально разработанный для автоматических переключателей серии HTS. Его конструкция с подключением позволяет быстро подключаться к основному переключателю, обеспечивая сухой контакт для дистанционного запуска двигателя и электрические сигнальные выходы для подключения к нагрузке коммунальной сети/генератора. Эта конструкция экономит время установки и упрощает проводку. Модуль оснащен предохранителями для входа постоянного тока и выхода контакта дистанционного запуска, а также имеет пластиковый корпус с рейтингом UL94-V0 для повышения безопасности и долговечности. Он предлагает регулируемую задержку запуска от 2 до 10 секунд и фиксированное время охлаждения двигателя в 10 секунд, что делает его подходящим для всех полевых применений.

Особенности

• Опциональный модуль для автоматических переключателей серии HTS
• Модуль с подключением для быстрого подключения к основному переключателю
• Обеспечивает сухой контакт для дистанционного запуска двигателя (подключи и работай, не требуется настройка)
• Обеспечивает электрические сигнальные выходы для подключения к нагрузке коммунальной сети и генератора
• Оснащен предохранителями для входа постоянного тока и выхода контакта дистанционного запуска
• Использует клеммный блок с винтовыми зажимами; не требуются обжимные клеммы
• Все пластиковые материалы соответствуют классу горючести UL94-V0

Электрические характеристики
Вход постоянного тока: 9 до 36 В
Задержка запуска двигателя TDES: 2 до 10 секунд (регулируемая)
Задержка охлаждения двигателя TDEC: 10 секунд (фиксированная)
Выход контакта дистанционного запуска: 4A @ 250Vac макс.
Электрические сигнальные выходы для подключения к нагрузке коммунальной сети: выход NPN 1.5A макс.
Электрические сигнальные выходы для подключения к нагрузке генератора: выход NPN 1.5A макс.
Статическое энергопотребление: менее 0.3W
Применимый калибр провода: 24 до 18 AWG

Окружающая среда
Рабочая температура: -20 до +50 °C
Температура хранения: -30 до +80 °C
Относительная влажность: 90% макс.

Физические характеристики
Размеры: 56.5 (L) x 57.5 (W) x 16.5 (H) мм / 2.22 (L) x 2.26 (W) x 0.65 (H) дюйм
Вес: 41 г +/- 2% / 0.09 lb +/- 2%

Аксессуары
Самонарезающий винт с круглой головкой M3L10: 1 шт.
Шлицевая отвертка: 1 шт. (2.0 мм)

Технические характеристики / Характеристики

• Разработан для автоматических переключателей серии HTS
• Быстрое подключение
• Сухой контакт для дистанционного запуска двигателя
• Электрические сигнальные выходы для коммунальной сети/генератора
• Предохранители для входа постоянного тока и выхода дистанционного запуска
• Пластиковый корпус с рейтингом UL94-V0
• Регулируемая задержка запуска: 2-10 секунд
• Время охлаждения двигателя: 10 секунд
• Статическое энергопотребление: < 0.3W
• Рабочая температура: -20 до +50 °C
• Размеры: 56.5 x 57.5 x 16.5 мм
• Вес: 41 г +/- 2%
