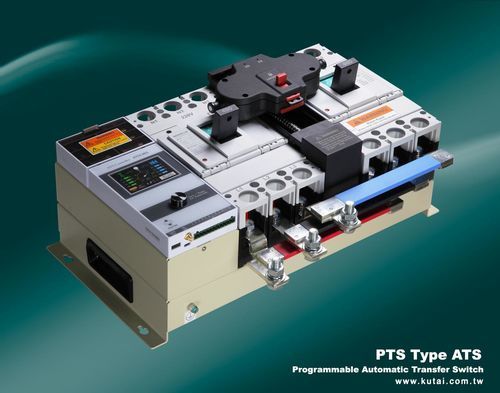

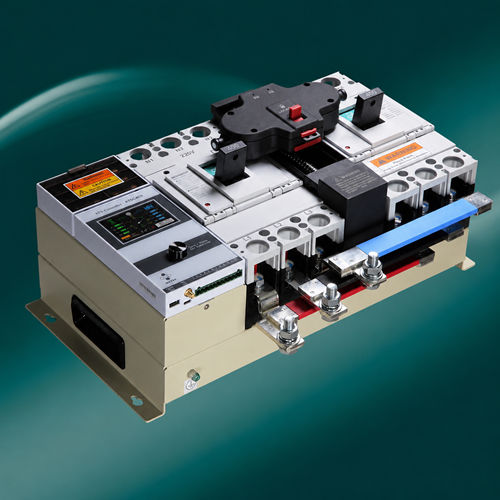

Автоматический блок автоматического переключения PTS Type ATS

ручнойдля генераторадля резервного питания

Обзор продукта
Серия PTS — программируемый автоматический переключатель (ATS) с интегрированным переключателем и контроллером в одном корпусе для компактной установки в шкафу. Контролирует сеть и генератор, отображает полную фазную информацию о напряжении, частоте и фазной последовательности, поддерживает локальную и удалённую конфигурацию через встроенные Wi‑Fi и Bluetooth. 3,5" цветной ЖК‑дисплей отображает аналоговые и цифровые показания и имеет мультиязычный интерфейс. Журналы событий, обновления прошивки и плановые автоматические тесты расширяют функциональные возможности управления.

Патенты

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Ключевые характеристики

• Интегрированный контроллер и переключатель для экономии места и времени установки
• 3,5" цветной ЖК с индикаторной и цифровой индикацией; мультиязычный интерфейс
• Встроенные Wi‑Fi и Bluetooth для удалённого мониторинга, настройки и обновления прошивки (также возможен USB‑обновление)
• Мониторинг полных фазных напряжений, пропадания фазы, частоты и обратной последовательности фаз для сети и генератора
• Электрический и ручной режимы работы с механической и электрической блокировкой для предотвращения одновременного подключения сети и генератора
• Поддержка Lockout–Tagout (LOTO) для предотвращения случайного включения
• Настройка с передней панели или через смартфон по Bluetooth
• Вспомогательные контакты для индикации состояния сети и генератора
• Поддержка автоматического расписания испытаний (1–4 недели)
• Хранение журналов событий до 250 записей и звуковая сигнализация при ошибках
• Опция ATSC403B для синхронизированной работы и мониторинга
• Соответствует IEC 60947-6-1, AC-33A и UL 1008 Type A
• Удалённая диагностика с кодами для настроек, состояния датчиков и входных напряжений

Технические характеристики главного переключателя (только Class CB)

• Число полюсов: 2P / 3P / 4P
• Номинальное изоляционное напряжение Ui: 690 V
• Номинальный ток Ie (окр.): 250 / 300 / 350 / 400 A (в зависимости от модели)
• AC номинальная отключающая способность IEC 60947-2 Icu / Ics: 50 / 25 кА @ 220–240 V; 30 / 15 кА @ 380–415 V; 25 / 13 кА @ 440 V; 20 / 10 кА @ 550 V

Технические характеристики главного переключателя (только Class PC)

• Число полюсов: 2P / 3P / 4P
• Номинальное изоляционное напряжение Ui: 690 V
• Номинальный ток Ie (окр.): 400 A
• Коротковременная выдерживаемая токовая нагрузка (lcw): 10 кА @ 25 ms

Электрические характеристики

• Рабочее напряжение (Ue): см. описание номера модели
• Номинальная частота: 50/60 Hz
• Выход сигнала дистанционного запуска: 7 A @ 250 Vac макс.
• Вспомогательный контакт — выход сети: 3 A @ 250 Vac макс.
• Вспомогательный контакт — выход генератора: 3 A @ 250 Vac макс.

Настраиваемые таймеры

• TDEN (Emergency → Normal): 0–999 с
• TDNE (Normal → Emergency): 0–250 с
• TDES (Задержка запуска двигателя): 0–15 с
• TDEC (Охлаждение двигателя): 0–250 с
• TDOF (Пауза в положении OFF): 0–99 с

Условия окружающей среды

• Рабочая температура: -20 до +50 °C
• Температура хранения: -30 до +80 °C
• Относительная влажность: до 90 % (без конденсации)

Физические параметры

• Габариты 2P/3P: 500.0 (L) × 376.0 (W) × 230.2 (H) мм; 4P: 590.0 × 376.0 × 230.2 мм
• Вес: 2P: 17.9 кг ±2 %; 3P: 19.9 кг ±2 %; 4P: 24.4 кг ±2 %

Примечания

• Class CB: Обеспечивает защиту от перегрузки по току; главные контакты способны замыкать и размыкать токи короткого замыкания.
• Class PC: Способен замыкать и выдерживать короткосрочные токи короткого замыкания, но не предназначен для их размыкания.

Технические характеристики (краткое описание)

• Серия: PTS Series
• Тип продукта: Программируемый автоматический переключатель (ATS), 2P / 3P / 4P
• Номинальное изоляционное напряжение: 690 V
• Варианты номинального тока: 250, 300, 350, 400 A
• Применимые напряжения: 100/110/120; 200/220/240; 380/415; 440/460/480 Vac (в зависимости от конфигурации)
• Встроенный 3.5" цветной ЖК, Wi‑Fi и Bluetooth, обновление прошивки через USB
• Хранит до 250 журналов событий; поддержка планирования автоматических тестов
• Стандарты: IEC 60947-6-1, AC-33A; UL 1008 Type A
