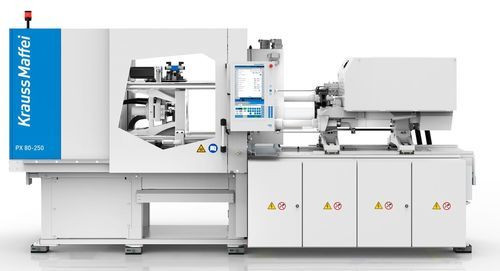

Горизонтальный термопластавтомат PX series

полностью электрическийдля циклов быстрого производствас быстрыми циклами

Обзор
Серия PX — это полностью электрическая платформа для литья под давлением, разработанная для компактных, энергоэффективных и высокопродуктивных производственных ячеек. Модульная система позволяет конфигурировать машины PX с сервоприводами на зажиме и орошении/пластикации, опциональными серво-гидравлическими функциями, расширенным управлением процесса и интеграцией автоматизации.

Ключевые характеристики

• Полностью электрический зажимной узел с сервоэлектрическим 5‑точечным двухрычажным механизмом, рассчитанным на тяжёлые и крупные пресс‑формы
• Прецизионные линейные направляющие для плавного перемещения подвижной плиты и отличной параллельности
• Автоматическая регулировка высоты формы и автоматический контроль силы зажима для быстрой наладки и стабильного производства
• Высокоточный электрический извлекатель с независимым параллельным перемещением и укороченными циклами
• Сервоэлектрические оси впрыска и пластикации с опциональным серво-гидравлическим движением впрыска; несколько классов мощности
• Контакт сопла через два цилиндра с быстрым серво-гидравлическим сопловым устройством для равномерного приложения силы и герметичного соединения
• Серво‑приводы со восстановлением энергии для минимизации холостого потребления
• Опциональный компактный Servo Power‑Pack для гидравлических функций (ядро и каскадные функции)
• smartControl MC7: 21,5" мультитач, ProcessDesigner и встроенный интерфейс smartCube
• APCplus с cascadeX и materialX для адаптивного производства без дефектов
• Высокая доступность: широкие двери, съемные панели и удобный доступ к области сопла
• Логистика деталей в нескольких направлениях: широкие лотки, конвейер или автоматический выпуск
• Компактная занимаемая площадь благодаря интеллектуальной конструкции кожуха — до ~20% сокращения площадей

Преимущества

• Компактная компоновка сокращает занимаемую площадь и упрощает интеграцию опций
• Высокая производительность за счет больших размеров плит, стабильных опор и современных электрических главных осей
• Повышенная энергоэффективность и удобство обслуживания благодаря низкотертым направляющим и приводам с рекуперацией

Автоматизация и интеграция

• Разработано для интеграции с линейными роботами LRXplus (одинарными или двойными) и промышленными роботами для компактных ячеек
• Кожух станка поддерживает интегрированную автоматику: интерфейсы конвейера и развязка дверей безопасности, соответствие CE
• Готовность к Industry 4.0 через модули smartCube, smartConnect и smartMachine

Процесс и опции

• Широкий выбор впрысковых агрегатов и специальных пластикаторов для различных полимеров; простая модернизация для вытяжек сердечника, power‑pack и измерения расхода
• Компактная подача сред и коллектор близко к форме для эффективного охлаждения и низких потерь давления/энергии
• Выбираемые контуры температурного контроля (приоритетный/синхронный нагрев, boost/draw‑down, оптимизированные группы)

Технические характеристики

• Обозначение серии: PX series
• Диапазон силы зажима: 800 - 2 000 кН
• Зажимной узел: полностью электрический, сервоэлектрический 5‑точечный двухрычажный механизм, увеличенные размеры для тяжёлых форм
• Впрыск/пластикация: сервоэлектрические оси; опциональное серво-гидравлическое движение впрыска; несколько классов мощности
• Приводы: серво‑приводы с рекуперацией энергии
• Управление: smartControl MC7 (21,5" мультитач) с ProcessDesigner; APCplus включая cascadeX и materialX
• Автоматизация: интеграция с линейными роботами LRXplus, двойными линейными роботами, IR‑роботами и системами конвейеров/манипуляции
• Доступность: широкие дверцы оператора, съемные панели, легкий доступ к соплу
• Охлаждение и среды: модульный коллектор близко к форме; компактная подача сред
• Модернизация: модульные опции включают вытяжки сердечника, Servo Power‑Pack, измерение расхода и специальные пластикаторы
