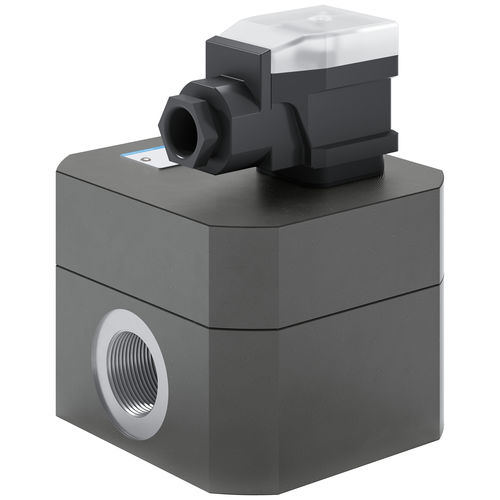

Шестеренчатый расходомер VCA

объемныйдля жидкостейиз алюминия

Состоящий из двух высокоточных шестерен, измерительный блок приводится в движение потоком жидкости по принципу вытеснения. Шестерни работают в измерительной камере практически бесконтактно. Опора состоит из шариковых подшипников и подшипников скольжения. Принцип измерения не вызывает пульсаций давления или объемного потока. Поскольку нет необходимости в отстойных секциях на входе и выходе, машины/установки могут быть сконструированы более компактными. Все движущиеся части смазываются измеряемой средой. Движение шестерен бесконтактно сканируется датчиками, установленными на крышке. При вращении измерительного блока на один шаг зубьев на каждый датчик генерируется сигнал, соответствующий так называемому геометрическому объему зубьев Vgz. Разъем оснащен предварительным усилителем, который преобразует сигнал датчика в сигнал квадратной волны, служащий выходным сигналом. Двухканальное сканирование способствует более высокому разрешению измерений и определению направления потока.
