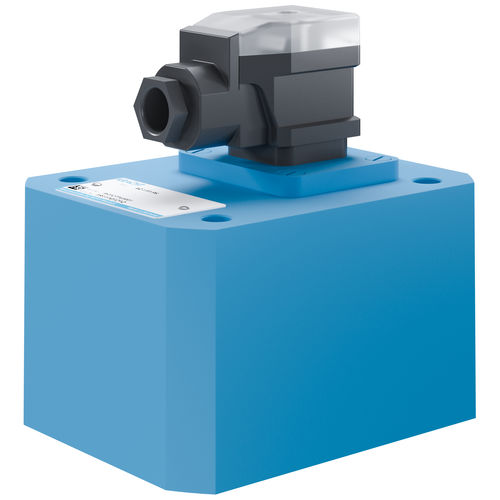

Шестеренчатый расходомер VC

для жидкостей

Состоящий из двух высокоточных шестерен, измерительный блок приводится в движение потоком жидкости по принципу вытеснения. Шестерни работают в измерительной камере практически бесконтактно. Опора состоит из шариковых подшипников и подшипников скольжения. Благодаря принципу измерения нет необходимости в отстойных секциях на входе и выходе, поэтому машины/установки могут быть сконструированы более компактными. Все движущиеся части смазываются измерительной средой. Движение шестерен бесконтактно сканируется датчиками, установленными на крышке. При повороте измерительного блока на один шаг зубьев на каждый датчик генерируется сигнал, соответствующий так называемому геометрическому объему зубьев Vgz. Двухканальное сканирование обеспечивает более высокое разрешение измерения и определение направления потока Альтернативные спецификации датчиков обеспечивают максимальное разрешение измерения.
