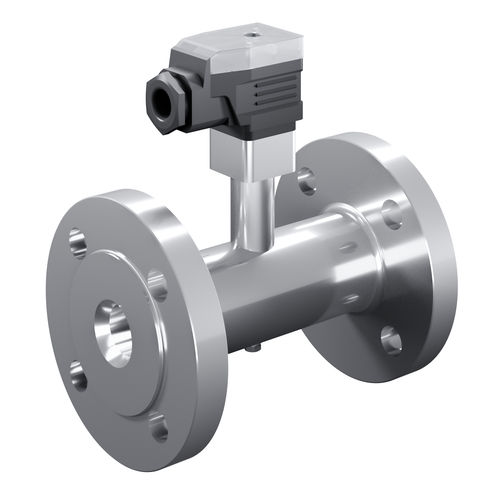

Турбинный расходомер TM
для абразивной жидкостидля агрессивных жидкостейлинейный

турбинный расходомер
турбинный расходомер
турбинный расходомер
турбинный расходомер
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
турбинный
Жидкость
для абразивной жидкости, для агрессивных жидкостей
Другие характеристики
линейный, ATEX, взрывозащищенный, искробезопасный
Давление процесса

МАКС.: 400 bar (5 801,51 psi)

МИН.: 10 bar (145,04 psi)

Объемный расход

МАКС.: 4 000 m³/h (141 258,7 ft³/h)

МИН.: 0,3 m³/h (10,6 ft³/h)

Описание

Функция Ротор турбины установлен в корпусе из нержавеющей стали на двух валах ротора. Материалом подшипника является либо PTFE, либо карбид вольфрама. Это означает, что можно измерять даже агрессивные или слегка абразивные жидкости. Среда проходит через лопасти турбины, вызывая вращение роторного колеса со скоростью, пропорциональной скорости жидкости. При прохождении каждого лопасти ротора через магнитное поле, генерируемое датчиком, создается выходное напряжение. Предусилитель преусилитель преобразует синусовую волну в сигнал квадратной волны. Взрывозащищенное исполнение (ATEX) - Все турбинные расходомеры поставляются во взрывозащищенном исполнении в соответствии с ATEX. - Взрывозащищенная конструкция состоит из расходомера турбины (искробезопасный электрический расходомер) Аппарат) и коммутационный усилитель К 130 (сопутствующее электрооборудование). Тип защита "искробезопасность" относится к этой конструкции. - Расходомер турбины устанавливается во взрывоопасной атмосфере. - Монтаж усилителя K 130 выполняется в безопасной зоне. - Турбинный расходомер и коммутирующий усилитель электрически связаны друг с другом. The The The коммутирующий усилитель оценивает сигналы датчика и преобразует их в квадратные волны сигналы. - Запрещается эксплуатировать расходомер турбины без переключающего усилителя в потенциально взрывоопасных зонах взрывоопасная атмосфера. - Между расходомером турбины и переключателем возможна длина кабеля до 400 м усилитель - Светодиоды для контроля обрывов линий / короткого замыкания, состояния переключения каналов и питания расположены на коммутирующем усилителе.

---

Каталоги
