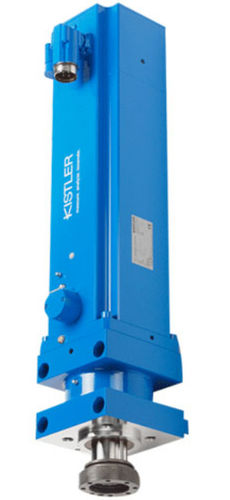

Модуль для сборки со встроенным датчиком силы 2151B series

с сервоприводом

Краткое описание
NC модуль соединения NCFH Тип 2151B (в двух размерах) интегрирует пьезоэлектрический датчик силы с измерительным усилителем заряда и абсолютный энкодер перемещения. Предназначен для мониторинга процессов сборки и соединения по зависимости сила‑ход, охватывает номинальные силы от 1 до 60 кН и подходит для применений с ограниченным монтажным пространством и высокими динамическими требованиями.

Основные характеристики / преимущества

• Высокая динамика: скорости до 700 mm/s
• Два размера покрывают диапазон 1 … 60 kN
• Компактная конструкция без ремня
• Активная компенсация сжатия процесса для точного позиционирования
• Встроенный абсолютный энкодер (без хоминга)
• Низкие эксплуатационные затраты

Описание
В корпусе размещены датчик перемещения, встроенный абсолютный энкодер, пьезоэлектрический датчик силы сжатия/растяжения и усилитель заряда. Воздействующие на датчик силы вызывают пропорциональный электрический заряд в пьезоэлементе, который усилитель преобразует в аналоговый напряжение‑сигнал. Привод — электронно-коммутируемый AC сервомотор с полым валом, управляемый сервоупрямителем, обеспечивающим постоянную скорость независимо от нагрузки. Поддерживаются стандартные функции: прессование по блоку, позиционное прессование, прессование с управлением по обратной связи по силе и переход в промежуточные позиции. Модуль NCFH Тип 2151B может работать с сервоприводами IndraDrive в сочетании с maXYmos NC Тип 5847; связь IndraDrive ↔ maXYmos NC осуществляется в реальном времени по SERCOS III. На борту доступны различные интерфейсы slave полевых шин для управления клиентом (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT). Данные качества могут передаваться по Ethernet; поддерживаются визуализация через VNC и резервное копирование данных.

Технические характеристики

• Семейство / модель: NCFH, Тип 2151B
• Диапазон номинальных / измерительных сил: 1 … 60 kN (покрытие двумя размерами, различные варианты)
• Размеры / ходы: размер 1 — 200 mm; размер 2 — 400 mm (примеры)
• Принцип измерения: встроенный пьезоэлектрический датчик силы с усилителем заряда
• Измерение перемещения: встроенный датчик перемещения с абсолютным энкодером
• Привод: электронно-коммутируемый AC сервомотор с полым валом (управление сервоупрямителем)
• Макс. скорость / динамика: до 700 mm/s
• Стандартные функции: прессование по блоку, позиционное прессование, прессование с управлением по силе, переход в промежуточные позиции
• Компенсация: активная компенсация сжатия процесса
• Интерфейсы / интеграция: совместим с IndraDrive + maXYmos NC (Тип 5847); SERCOS III в реальном времени; onboard slave интерфейсы полевых шин (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT)
• Данные / отображение: передача данных качества по Ethernet; визуализация через VNC; поддержка резервного копирования данных
• Конструкция / обслуживание: компактная, без ремня, низкие требования к обслуживанию
