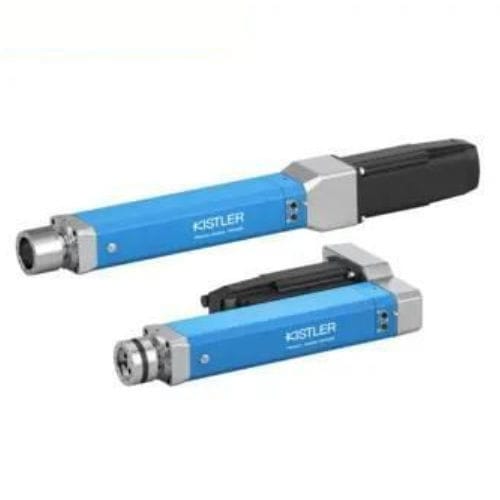

Модуль для сборки со встроенным датчиком силы 2164A series

с сервоприводом

Обзор
NC-модуль стыковки NCFx Pro тип 2164A имеет компактную конструкцию, уменьшающую расстояния между центрами и занимаемое пространство, что упрощает интеграцию в существующие схемы машин. Датчик усилия установлен непосредственно на штоке (ram) для прямого измерения силы; доступен вариант со встроенным тензодатчиком (strain gauge) или пьезоэлектрическим датчиком. Цифровая связь между сервоусилителем и системой мониторинга процесса maXYmos NC (Type 5847C) осуществляется по EtherCAT. Plug-and-play интеграция с maXYmos NC обеспечивает автоматическую идентификацию модуля и автоматическую передачу данных датчика и калибровки для параметризации сервоусилителя. Измеренные значения передаются без помех по телеметрии. Ethernet-интерфейс поддерживает передачу данных качества по разным протоколам, визуализацию через VNC и резервное копирование данных.

Ключевые характеристики / преимущества

• Датчик силы, установленный на штоке: тензодатчик или пьезоэлектрический, с телеметрией для высокой точности измерений
• Предел перегрузки: +20% от номинальной силы стыковки в режиме сжатия
• Подходит для операций сжатия и растяжения
• Высокая скорость перемещения для коротких циклов
• Пьезоварианты с широким диапазоном измерений и семью предустановленными диапазонами силы

Применения

• Заклёпывание (riveting)
• Клинчинг (clinching)
• Запрессовка подшипников, штифтов и электронных компонентов
• Образование фланцев (flanging)
• Вальцевание (rolling)
• Склеивание (bonding)
• Кримпование (crimping)
• Спекание (sintering)
• Изготовление клипс и защёлок
• Применения caulking
• Испытательные процессы, например тестирование пружин

Интерфейсы и интеграция

• Цифровая связь по EtherCAT между сервоусилителем и maXYmos NC (Type 5847C)
• Plug-and-play идентификация с автоматической передачей значений датчика и калибровки
• Телеметрия для передач измерений без помех и с высокой точностью
• Ethernet-интерфейс для передачи данных качества по протоколам, визуализации через VNC и резервного копирования

Технические характеристики

• Серия: NCFx Pro
• Тип / модель: 2164A
• Компактный электромеханический модуль стыковки, уменьшающий центр距 и занимаемое пространство
• Расположение датчика: на штоке (ram) для прямого измерения силы
• Технологии датчиков: тензодатчик или пьезоэлектрический (монтаж на ram)
• Примеры диапазонов силы: 1,5 кН, 2 кН, 5 кН, 10 кН, 20 кН, 30 кН, 60 кН, 100 кН
• Примеры ходов: 100 мм, 200 мм, 400 мм
• Предел перегрузки: +20% от номинальной силы (сжатие)
• Подходит для применений в сжатии и растяжении
• Высокая скорость перемещения для коротких циклов
• Телеметрия для высокоточной передачи измерений
• Цифровая связь EtherCAT и автоматическая параметризация сервоусилителя через интеграцию maXYmos NC
• Ethernet-интерфейс для передачи данных качества на основе протоколов, визуализации VNC и резервного копирования
• Доступные варианты: опциональный удерживающий тормоз и конфигурации сервопрессов с прямым или наклонным расположением
