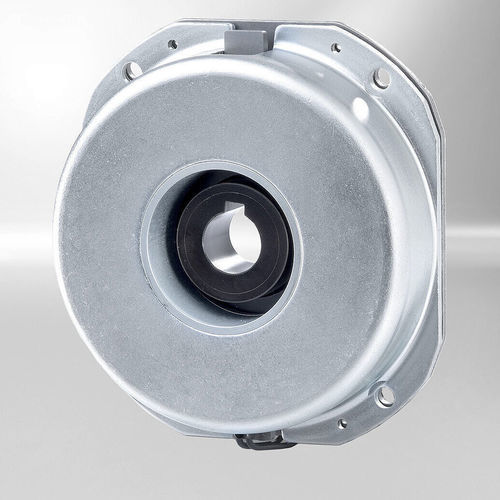

Дисковый тормозной блок Compact Line

тренияна пружинеэлектромагнитное разжимание

Обзор
Линия Compact Line включает однодисковые тормоза с пружинным срабатыванием, предназначенные для прямого крепления к двигателю в виде комплектных блоков с минимальной сборкой. Компактная конструкция облегчает установку при ограниченном пространстве. Электромагнитно освобождаемые пружинные тормоза создают тормозной момент при отключении питания.

Принцип работы
Эти однодисковые тормоза рассчитаны на сухую работу. Сжатые пружины прижимают фрикционный диск к якорю для формирования тормозного момента. При подаче постоянного тока катушка создает электрическое поле, противодействующее силе пружины, и тормоз освобождается. Форма́-стыковка между фрикционным диском и ступицей, а также закрепление ступицы на валу машины (например, валу двигателя) обеспечивают надежную передачу тормозного момента без осевых нагрузок на вал.

Электропитание и выпрямители
Для работы тормоз должен быть подключен к источнику постоянного тока. Для подключения к сети переменного тока доступны различные варианты выпрямителей (мостовой выпрямитель, однофазный выпрямитель или их комбинации). В зависимости от размера и момента тормоза пульсации напряжения при прерывистом питании могут вызывать гудение или некорректную работу; подходящую электрическую схему управления или сглаживания должен предусмотреть разработчик системы или пользователь для обеспечения правильной работы.

Конструкция тормоза
Корпус соленоида размещает свободно установленную катушку с выводными проводами без силикона, выведенными по окружности тормоза. Сердечник катушки содержит сжимающие пружины и запрессованные шпильки для фиксации якоря. Фрикционный диск имеет квадратное гнездо и может перемещаться осесимметрично на ступице. При подаче постоянного напряжения электромагнитная сила противодействует пружинной силе, освобождая якорь и нейтрализуя тормозное действие.

Особенности

• Компактная конструкция для ограниченного монтажного пространства
• Доступны варианты с встроенным выпрямителем и без него
• Прямой монтаж на двигатель, простая сборка
• Регулировка воздушного зазора не требуется

Технические данные (кратко)
Описание | Значение
Диапазон номинального момента | от 1 Н·м
Напряжение | DC 24, 102, 178, 230 В
Класс защиты | IP 00, IP 54

Технические характеристики

• Семейство продуктов: Compact Line (однодисковый тормоз с пружинным срабатыванием)
• Конструкция: однодисковый под давлением пружины, сухая эксплуатация
• Крепление: комплектная единица, прямой монтаж на двигатель с минимальной сборкой
• Состояние тормоза: включён при отсутствии питания (пружинный), освобождается при подаче постоянного напряжения
• Фрикционный диск: квадратное гнездо, осевое перемещение на ступице
• Катушка поля: свободно установленная катушка с выводами без силиконового покрытия; сердечник содержит сжимающие пружины и шпильки для фиксации якоря
• Питание: требует DC; доступны варианты выпрямителей (мост, полуволна, сочетания) для подключения к AC
• Доступные напряжения: DC 24 В, DC 102 В, DC 178 В, DC 230 В
• Пример номинального момента (типично): от 1 Н·м (в зависимости от линейки продуктов)
• Защита: доступны варианты IP 00 и IP 54
