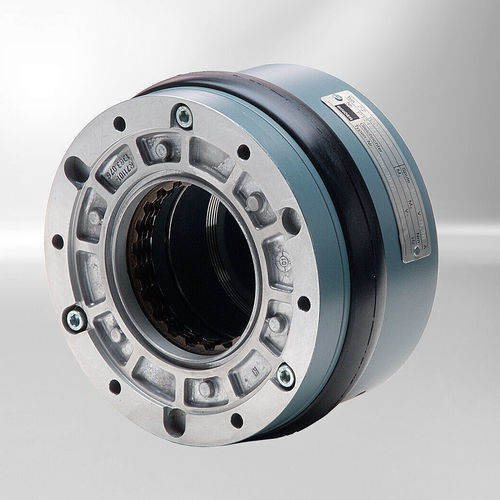

Дисковый тормозной блок Classic Line

на пружинесжатие с помощью пружиныразжимание вручную

Обзор
Kendrion Classic Line — электромагнитный пружинный тормоз, разработанный для промышленных применений, таких как станки и мотор-редукторы. При отсутствии питания тормоз действует пружинами; при подаче постоянного тока производится отпускание.

Ключевые моменты

• Тип изделия: электромагнитный пружинный тормоз
• Типичные применения: станки, мотор-редукторы, подъемные механизмы, полиграфия и бумажная промышленность
• Серия: Classic Line
• Производитель: Kendrion
• Главное изображение: https://www.kendrion.com/fileadmin/_processed_/b/1/csm_electromagnetic-spring-applied-brake-classic-line_8c7545704f.jpg

Принцип работы
Пружинное натяжение и электромагнитное отпускание: сжатые пружины создают тормозной момент при отсутствии питания; при подаче постоянного напряжения магнитное поле поднимает якорь и разъединяет фрикционный пакет. Конструкция предназначена для сухого трения и обеспечивает минимальный остаточный момент в отпущенном состоянии.

Конструкция
Магнитный корпус содержит установленную катушку возбуждения с клеммами и пружинный пакет, прижимающий фрикционные диски к фланцу. Внешние и внутренние ламели выполнены шлицевыми по зубчатому кольцу и ступице соответственно; втулки и зубчатое кольцо задают воздушный зазор. Центрирующие диаметры фланца и корпуса обеспечивают возможность монтажа датчика оборотов без осевых нагрузок на ведущее вал.

Особенности

• Опции: встроенный выпрямитель (однонаправленный или мостовой) для прямого подключения к переменному току
• Опция: ручное отпускание для аварийного или сервисного доступа
• Встроенные распорные пружины во внешних ламелях для практически нулевого остаточного момента
• Центрирующее гнездо для крепления тахо/энкодера

Области применения и характеристики

• Герметичная, готовая к установке конструкция с плавной централизованной регулировкой момента
• Отсутствие осевых сил на тормозимый вал; пригодна для вертикального применения
• Типичные области применения: станки, мотор-редукторы, подъемные механизмы, полиграфия и обработка бумаги (в зависимости от приложения)

Технические данные

• Диапазон номинального момента: 17 Н·м – 800 Н·м
• Напряжения: DC 24 В, DC 102 В, DC 178 В
• Степень защиты: IP54, IP55
