Опорно-поворотное устройство без зубцов KH series
шариковоес четырьмя контактными точкамидля робототехники

Опорно-поворотное устройство без зубцов - KH series - Kaydon - шариковое / с четырьмя контактными точками / для робототехники

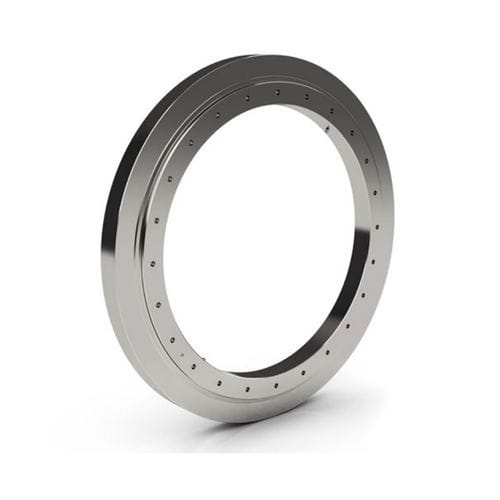

Опорно-поворотное устройство без зубцов - KH series - Kaydon - шариковое / с четырьмя контактными точками / для робототехники
Опорно-поворотное устройство без зубцов - KH series - Kaydon - шариковое / с четырьмя контактными точками / для робототехники - изображение - 2
Опорно-поворотное устройство без зубцов - KH series - Kaydon - шариковое / с четырьмя контактными точками / для робототехники - изображение - 3
Опорно-поворотное устройство без зубцов - KH series - Kaydon - шариковое / с четырьмя контактными точками / для робототехники - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Ряд зубцов
без зубцов
Роликовый элемент
шариковый
Геометрия
с четырьмя контактными точками
Место применения
для робототехники
Другие характеристики
точный, осевой

Описание

Прецизионные опорно-поворотные устройства Kaydon серии KH предназначены для обеспечения точного позиционирования с постоянной повторяемостью в условиях постоянного, прерывистого или осциллирующего вращения. Поворотные кольца KH предлагают широкий спектр решений для современных поворотных индексных столов или любых конструкций, где подшипник будет входить в зацепление с другими прецизионными механическими компонентами. Особенности конструкции Внутренняя конфигурация представляет собой дорожку качения с глубокой готической аркой, которая обеспечивает четыре точки контакта с шариками, что позволяет подшипнику воспринимать радиальные, моментные и упорные нагрузки по отдельности или одновременно. Использование внутреннего диаметрального преднатяга обеспечивает большую жесткость, что в сочетании с жестко контролируемыми радиальным и осевым биениями обеспечивает точную повторяемость. Осевое биение составляет 0,001 дюйма TIR, а радиальное биение для фиксирующих диаметров - 0,002 дюйма TIR. Для поддержания постоянного интервала между шариками, снижения трения до минимума и минимизации шума используется сепаратор. Для предотвращения попадания загрязнений предусмотрены встроенные торцевые уплотнения. Прецизионные подшипники серии KH предлагаются в конфигурациях без редуктора и с внешним редуктором. Шестерни имеют эвольвентные зубья на всю глубину и изготавливаются в соответствии с качеством AGMA класса Q8, что позволяет уменьшить люфт, повысить точность позиционирования и уменьшить шум при работе. Доступность Подшипники поворота серии KH имеют прямоугольное сечение, размер варьируется от 16-37 дюймов OD (400-950 мм), и обычно доступны со склада. Применение Подшипники качения серии KH успешно используются в системах, требующих повышенной точности, в том числе: -Прецизионные поворотные индексные столы -Радарные антенны

---
