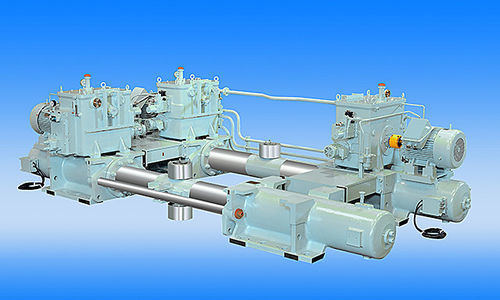

Электрогидравлический servo-actionneur

линейныйпоршневыйнаправления

Обзор продукта
Рулевая машина является ключевым оборудованием при управлении судном. Особенно требуются четыре характеристики: высокая надежность, высокая долговечность, высокая точность и характеристики крутящего момента, соответствующие реальной нагрузке на руль. Электрогидравлические рулевые установки Kawasaki с этими характеристиками поставляются на суда разных типов и размеров по всему миру.

Особенности

• Высокая долговечность и надежность, рассчитанные для работы в качестве рулевой установки.
• Применение осевой поршневой шестерной насосной установки серии L (bent-axis) с увеличенным сроком службы для обеспечения долговечности.
• Тихая работа за счет установки гидронасоса в масляный бак.
• Простая и компактная конструкция при минимальной наружной трубопроводке; масляный бак и электродвигатель установлены на гидроцилиндре.

Технические характеристики
Серии: E Series / V series
Система управления: E Series: электрическое управление насосом; V series: клапанное управление
Крутящий момент при макс. рабочем давлении: E Series: 314 кН·м до 11 280 кН·м; V series: 105 кН·м до 844 кН·м
Угол руля: ±35 или ±45 deg.*
Скорость поворота руля: 65 deg. / 28 сек.
Тип исполнительного устройства: Rapson-slide тип (Ram тип)
Количество исполнительных устройств: E Series: 1 ram - 2 цилиндра или 2 rams - 4 цилиндра; V series: 1 ram - 2 цилиндра
Количество насосных агрегатов: E Series: 2–4 насоса*; V series: 2 насоса*
Классификация: NK, ABS, LR, DNV, BV, CCS, KR, CR
* Пожалуйста, ознакомьтесь с брошюрами для подробных спецификаций.

Применение

• Грузовые суда
• Нефтяные танкеры
• Паромы

Характеристики / технические спецификации

• Линейка продуктов: Electro Hydraulic Steering Gear
• Варианты серий: E Series, V series
• Системы управления: электрическое управление насосом (E Series); клапанное управление (V series)
• Крутящий момент (макс. рабочее давление): E Series 314 кН·м до 11 280 кН·м; V series 105 кН·м до 844 кН·м
• Угол руля: ±35 или ±45 deg.
• Скорость поворота руля: 65 deg. / 28 сек.
• Исполнительное устройство: Rapson-slide тип (Ram тип); конфигурации: 1 ram - 2 цилиндра, 2 rams - 4 цилиндра (в зависимости от серии)
• Количество насосных агрегатов: обычно 2–4 насоса (в зависимости от серии)
• Насос: осевая поршневая насосная установка серии L bent-axis для увеличенного срока службы
• Тихая работа за счет установки гидронасоса в масляный бак
• Компактная конструкция с минимизированной наружной трубопроводкой; масляный бак и электродвигатель установлены на гидроцилиндре
• Доступные классификации: NK, ABS, LR, DNV, BV, CCS, KR, CR
