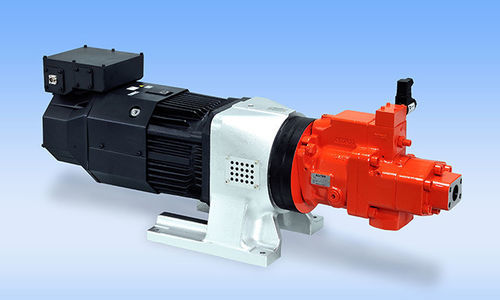

Поршневый контроллер насоса ECO SERVO

объемныйдля управления насосамис переменной скоростью

Overview
ECO SERVO — система управления переменной скоростью, обеспечивающая точное регулирование вращения и расхода для высоконапорных, больших поршневых насосов. Опираясь на опыт KAWASAKI, система обеспечивает точный контроль расхода и давления, позволяет экономить энергию и снижать шум исполнительных механизмов.

Features

• Предназначена для поршневых насосов KAWASAKI (серии K3VL, K7VG). Пиковое давление: 35 MPa; максимальная подача до 600 л/мин (500 см3 доступно как отдельный вариант).
• Применима как в открытых, так и в закрытых гидравлических контурах; доступны стандартные насосы для открытых контуров и специальные насосы с всасывающим клапаном для обратимых высоконапорных закрытых контуров.
• Используется насос с переменным рабочим объёмом и двумя установками объёма, что позволяет снизить требуемый крутящий момент и мощность двигателя.
• Совместима с сервоприводами и инверторными приводами.
• В сочетании с специализированным контроллером ECO SERVO обеспечивает высокоточную регулировку положения, давления и расхода.

Specifications

• Рабочие объёмы насосов (см3): 22, 45, 80, 140, 200, 500 (500 см3 доступен отдельно).
• Инверторный привод — мощность двигателя (кВт): 7,5; 11; 22; 30; 30; 37; 45; 55; 75; 90; номинальные и максимальные крутящие моменты доступны по выбору.
• Сервопривод — мощность двигателя (кВт): 5; 7; 7; 11; 11; 15; 37; 45; 45; 55; значения номинального и максимального момента зависят от модели.
• Давление насоса — макс. рабочее: 32 MPa; пик: 35 MPa.
• Макс. скорость: обычно 2 000 min-1 (открытый контур) / 1 800 min-1 (закрытый контур), зависит от конфигурации.
• Гидравлическая жидкость: антифрикционная гидравлическая жидкость.
• Питание/частота: 200–230 В, 380–480 В, 50/60 Гц.

Notes

• *1 По комбинациям объёма насоса и мощности двигателя, не указанным в таблице, обращайтесь в Kawasaki.
• *2 Номинальная скорость электродвигателя — 1500 min-1. (2000 min-1 только если сервопривод рассчитан на 5 кВт или 7 кВт).
• *3 Значения максимального момента являются кратковременными; выбирайте сервопривод или инвертор так, чтобы эффективный момент в каждом цикле был ниже номинального.
• *4 Максимальная скорость может быть ограничена условиями эксплуатации и циклом работы.
• *5 Если вы хотите использовать гидравлическую жидкость, не указанную выше, обратитесь в Kawasaki за технической поддержкой.
• *6 Объём насоса 500 см3 доступен индивидуально; при рассмотрении этой возможности консультируйтесь с Kawasaki.

Benefits

• Энергосбережение за счёт оптимизации скорости и рабочего объёма насоса.
• Улучшенная управляемость позиции, давления и расхода для прецизионных промышленных применений.
• Упрощённое обслуживание и интеграция системы при использовании специализированных опций контроллера.

Applications

• Пластиковые машины и литьё под давлением
• Прессовое оборудование
• Металлургические предприятия
• Морские и океанические машины

Technical specifications

• Семейство / модель: ECO SERVO
• Серии поршневых насосов: KAWASAKI K3VL, K7VG
• Пиковое давление: 35 MPa; макс. рабочее давление: 32 MPa
• Макс. подача: до 600 л/мин (с насосом 500 см3)
• Покрываемые объёмы насоса: 22, 45, 80, 140, 200, 500 см3
• Совместимость привода: инвертор и сервопривод; насос с переменным рабочим объёмом и двумя настройками
• Гидравлическая жидкость: антифрикционная гидравлическая жидкость
• Питание/частота: 200–230 В, 380–480 В, 50/60 Гц
• Макс. скорость: до 2 000 min-1 (открытый контур) / 1 800 min-1 (закрытый контур) в зависимости от конфигурации
