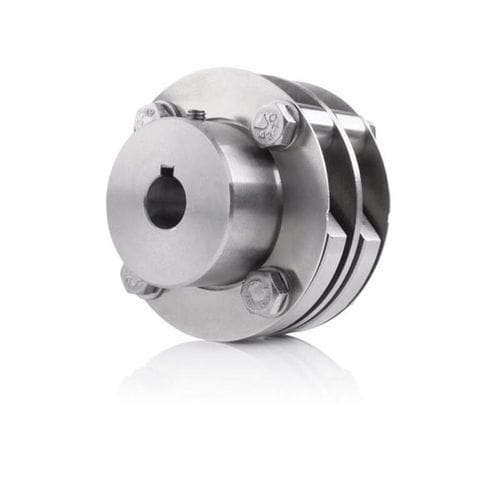

Муфта вала HK

для кодирующего устройстваподшипникакомпактная

Для крепления энкодеров с небольшим смещением, например, для фланцевых креплений Без люфта, устойчивые к кручению и безотказные Увеличенный срок службы энкодеров Опция: изолированное исполнение Описание Коррозионностойкие металлические многодисковые муфты HK компенсируют угловое смещение до 0,5° и осевое смещение до ±1 мм, тем самым продлевая срок службы энкодеров. Одношарнирные муфты выпускаются с различными длинами ступиц и диаметрами отверстий, а также изолированные муфты для устройств с опасным током на валу. Технические данные Применение Компенсация осевого смещения Компенсация углового смещения Изоляция от существующих токов подшипников/валов Точность монтажа Угловое смещение: до 0,5° / осевое смещение: до ±1 мм Приводная сторона отверстия макс. Ø 22 мм со шпоночным пазом или зажимом Сторона датчика отверстия макс. Ø 22 мм со шпоночным пазом или зажимом Наружный диаметр Ø 54 мм Ударопрочность 10 g (кратковременно 100 g) Устойчивость к вибрации 3 g (кратковременно 20 g) Механические опции Изоляция от токов подшипника/вала (тип HKI) Возможность увеличения диаметра за счет переходного вала Общая длина 42-68 мм
