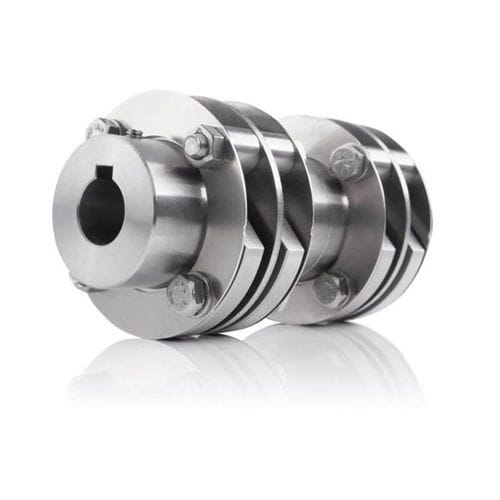

Жесткая муфта на кручение HKD

для кодирующего устройствадвойнаясо стопорным кольцом

Для крепления энкодеров с большим смещением, например, для крепления на лапах Без люфта, устойчивые к кручению и безотказные Увеличенный срок службы энкодеров Опция: изолированное исполнение Описание Коррозионностойкие металлические многодисковые муфты HKD компенсируют параллельное смещение до 0,5° и осевое смещение до ±1,5 мм, тем самым продлевая срок службы энкодеров. Двухшарнирные муфты выпускаются с различными длинами ступиц и диаметрами отверстий, а также изолированные муфты для устройств с опасным током на валу. Технические данные Применение Компенсация осевого смещения Компенсация параллельной несоосности Изоляция от существующих токов подшипников/валов Точность монтажа Радиальная несоосность: до ±0,5 мм / осевая несоосность: до ±1 мм Сторона привода отверстия макс. Ø 22 мм со шпоночным пазом или зажимом Сторона датчика отверстия макс. Ø 22 мм со шпоночным пазом или зажимом Наружный диаметр Ø 54 мм Ударопрочность не более 50 g Устойчивость к вибрации кратковременно 10 g Механические опции Изоляция от токов подшипника/вала (тип HKSI) Возможность установки на валы большего диаметра с помощью переходного вала Общая длина 66-120 мм
