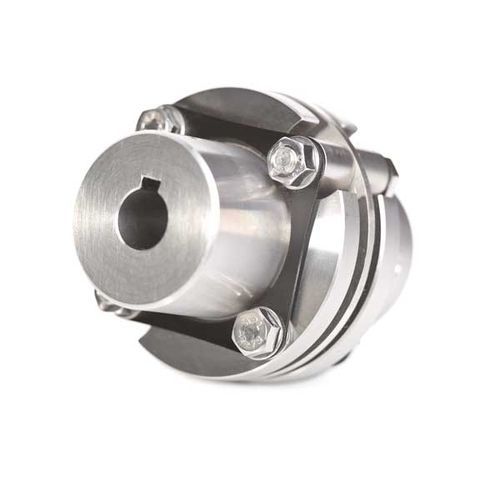

Гибкая муфта HKS series

для кодирующего устройствакомпактнаябез зазора

Для крепления энкодеров, требующих функциональной безопасности (PL e) Подходит для фланцевых креплений с малым смещением Без люфта, устойчивые к кручению и безотказные Увеличение срока службы энкодеров Описание Коррозионностойкие металлические многодисковые муфты HKS компенсируют угловое смещение до 0,5° и осевое смещение до ±1 мм, тем самым продлевая срок службы энкодеров. Они являются безопасными компонентами в соответствии с DIN EN ISO 13849-2 (PL e) с декларацией соответствия CE и разработаны с высокими коэффициентами безопасности для усталостной прочности и исключения отказов. Кроме того, предохранительные одношарнирные муфты HKS могут использоваться для обеспечения отказоустойчивого крепления энкодеров во взрывоопасных зонах. Это делает их идеальными для экстремальных условий эксплуатации. Одношарнирные муфты выпускаются с различными длинами ступиц и диаметрами отверстий, а также изолированные муфты для присоединений с опасным током в валу. Технические данные Применение Компенсация осевого смещения Компенсация углового смещения Точки крепления с требованиями функциональной безопасности (SIL/PL) Точки крепления во взрывоопасной атмосфере (ATEX / IECEx) Изоляция от существующих токов подшипников/валов Точность монтажа Угловое смещение: до 0,5° / осевое смещение: до ±1 мм Приводная сторона отверстия макс. Ø 22 мм со шпоночным пазом Наружный диаметр Ø 54 мм Ударопрочность 10 g (кратковременно 100 g) Устойчивость к вибрации 3 g (кратковременно 20 g) Механические опции Изоляция от токов подшипника/вала (тип HKSI) Возможность установки на валы большего диаметра с помощью переходного вала
