Измерительная система концентричности
с универсальным калибромдля трубвала

измерительная система концентричности
измерительная система концентричности
измерительная система концентричности
измерительная система концентричности
измерительная система концентричности
измерительная система концентричности
измерительная система концентричности
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Физическая величина
концентричности
Технология
с универсальным калибром
Измеренное изделие
для труб, вала
Другие характеристики
высокой точности

Описание

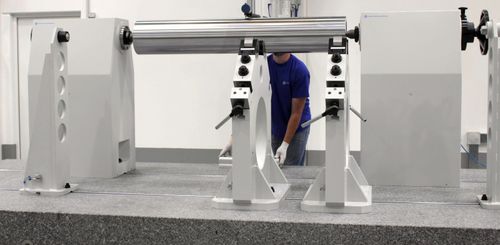

Регулируется под различные диаметры подшипников с помощью измерительных приборов. Для высокоточных измерений концентричности вращательно-симметричных деталей, таких как валы, ролики и трубы. Конструкция прецизионных роликовых блоков JFA рассчитана на работу с очень тяжелыми деталями. Эти прецизионные инструменты могут также использоваться в сочетании с задней парой или шпиндельной бабкой с контрзадачей. Конструкция - жесткая роликовая опорная конструкция Основной корпус изготовлен из чугуна или стали. Роликовые опоры изготовлены из стали. Точность хода высокоточных валков с подшипниками до 0,002 мм. С тонко заточенными т-образными гайками из закаленной стали. Прецизионные роликовые блоки регулируются с помощью калибров. Они могут позиционироваться и зажиматься в Т-направляющих и зажимных пазах, например, поверхностных плит. Конструкция - плавающая роликовая опорная конструкция Роликовая опорная конструкция перпендикулярна оси заготовки Плавающая. Остальное исполнение, как описано выше. Эти прецизионные роликовые блоки используются, если длина и вес заготовок требуют опоры более чем на два подшипника. Это позволяет заготовкам при вращении на 0 - 360° соблюдать концентричность подшипников в сторону. Нарушения концентричности становятся измеримыми. Отклонение заготовки исключается. Регулировка диаметра подшипника с конечными размерами Роликовые опоры могут быть предварительно отрегулированы в соответствии с известными диаметрами с помощью калибровочных блоков, так что заготовки с различными наружными диаметрами также могут быть выровнены с высокой точностью, а также равны идеальной оси.

---
