Задняя бабка

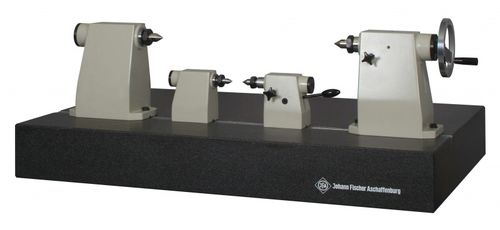

Для использования с Т-образными пазами измерительных стендов и поверхностных плит для размещения вращательно-симметричных заготовок. Конструкция Корпуса изготовлены из чугуна. Стоячие поверхности обработаны вручную. Втулки задней бабки, пазовые пружины и сменные центры 60° изготовлены из закаленной стали. Задние бабки имеют пазовые пружины из закаленной стали. Каждая задняя бабка оснащена одним центром 60°. Центры 60° имеют оттяжные гайки. Имеется одна задняя бабка с фиксированным центром и одна задняя бабка с регулируемым центром. Эта задняя бабка может регулироваться либо ручным маховиком, либо ручным рычагом. Задние бабки могут устанавливаться в Т-образные пазы по DIN 650. До высоты центра 300 мм задние бабки зажимаются с помощью рычага зажима толкателя. Хвостовые балки с центральной высотой 250 мм и более оснащены дополнительными винтами с t-образным пазом. Конструкция с ручным рычагом Центр одной задней бабки подпружинен и может быть отрегулирован с помощью ручного рычага. Эта конструкция может быть выбрана для задних бабок с высотой центра до 300 мм. Конструкция с ручным маховиком Центр одной задней бабки регулируется самоблокирующимся маховиком. Особенно подходит для чувствительного зажима тяжелых заготовок или заготовок, которые могут легко деформироваться. Точность Высота и боковая четность осей центров относительно базовых поверхностей задних бабок, а также направляющих поверхностей закаленных и шлифованных пазовых пружин. >0,002 мм, конструкция ручного рычага, № 312 01 0 >0,002 мм, конструкция маховика, № 314 01 0 >0,012 мм, конструкция ручного рычага, № 312 11 0 >0,012 мм, маховик, № 314 11 0
