Прибор для измерения прямолинейности LL
поверхностиплоскостностиэлектронный

Прибор для измерения прямолинейности - LL - Johann Fischer Aschaffenburg - поверхности / плоскостности / электронный
Прибор для измерения прямолинейности - LL - Johann Fischer Aschaffenburg - поверхности / плоскостности / электронный
Прибор для измерения прямолинейности - LL - Johann Fischer Aschaffenburg - поверхности / плоскостности / электронный - изображение - 2
Прибор для измерения прямолинейности - LL - Johann Fischer Aschaffenburg - поверхности / плоскостности / электронный - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Измеряемая величина
поверхности, прямолинейности, плоскостности
Технология
электронный
Другие характеристики
ручной

Описание

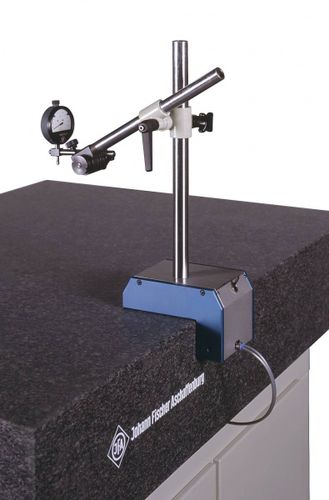

Используется для измерения прямолинейности и параллельности Конструкция Измерительная стойка GL1 направляет себя с помощью пневматической опоры на верхнюю и внешнюю поверхность, например, поверхностной плиты или измерительной балки из натурального твердого камня. Предварительная фиксация с помощью вакуума обеспечивает жесткую направляющую для выполнения измерительных задач. Плоскостность обеих направляющих поверхностей и их прямоугольность должны быть в пределах 0,005 мм. Ручное перемещение без истирания и сопротивления. Точность запуска до 1 мкм/м может быть достигнута, если направляющие грани обработаны с соответствующей точностью. Для снятия с измерительной стойки воздушные подшипники отключаются. Для работы необходим пневмовакуумный агрегат с предварительно отфильтрованным сжатым воздухом мин. 5 бар, необходим. Поперечный рычаг и крепление измерительного зонда регулируются отдельно. С точной регулировкой на креплении и отверстием 8 мм для циферблатного индикатора или электронного зонда. Технические данные >Колонна Ø 25 мм, длина 300 мм >Кронштейн Ø 20 мм, длина 300 мм >Тонкая регулировка для измерительного зонда >Точность до 1 мкм/м Технические помещения Референтные грани имеют соответствующую точность. Плоскостность и прямоугольность прецизионных граней в пределах 5 мкм. Работа с фильтрованным сжатым воздухом - мин. 5 бар, без масла и воды.

---
