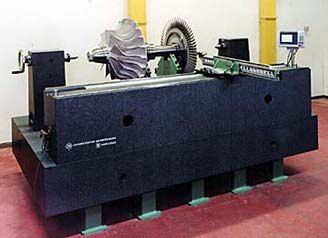

Используется для измерения длины, диаметра, биения и истинного хода на роторах турбин. Индивидуальная конструкция.
Конструкция
Механический узел, включая корпуса хвостовых бабок, изготовлен из гранита - натурального твердого камня. Заготовка устанавливается либо на прецизионные роликовые бугели, либо между двумя центрами. Роликовый ползун с поперечной пинолью, оснащенный различными датчиками, выравнивается параллельно оси заготовки. Компьютеризированная система измерения длины позволяет выполнять абсолютные и инкрементные измерения, а также определять диаметры и точки центров.
Задачи измерения
>Выбег
>Истинный ход
Технические характеристики
>Диаметр зоны помех: 1100 мм
>Максимальная длина измерения: вариабельная, в зависимости от способа крепления заготовки
>Точность измерения длины: 0.02 мм
---
