Испытательное устройство концентричности

с ручным приводомнастольноепрецизионное

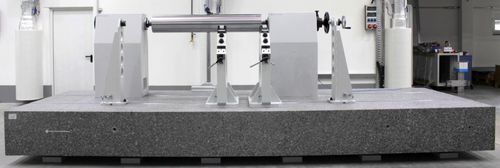

Микронно-точное удержание и измерение больших вращательно-симметричных заготовок - бесцентровое и межцентровое Надстройка / Функциональность Основание надстройки образовано опорной плитой из натурального твердого камня. Два плоских и параллельных Т-образных направляющих и зажимных паза из стали входят в тонко отшлифованную и притертую верхнюю сторону в продольном направлении. Пара роликовых бугелей измерительного блока используется для бесцентровой фиксации измеряемых заготовок. Роликовые бугели регулируются с помощью калибровочных блоков таким образом, чтобы номинальная высота оси измеряемых заготовок не изменялась - независимо от диаметра подшипников заготовок. Оснащенные стальными шпунтовыми пружинами и пневматической системой транспортировки в основании, роликовые бугели перемещаются и позиционируются вручную износостойким и удобным для пользователя способом. Во избежание осевого смещения измеряемых деталей вследствие вращения, в качестве контрдержателей предусмотрены два осевых упора, выполненных в виде устойчивой стальной/сварной конструкции. Пара задних упоров с корпусом из специального чугуна, а также пиноли и рифленые пружины из закаленной стали служат для определенного перемещения измеряемых заготовок между центрами. Измеряемые заготовки зажимаются с помощью ручной регулировки одной пиноли задней бабки посредством маховика. Как и роликовые бугели измерительного блока, задние бабки также перемещаются и позиционируются с помощью пневматической системы транспортировки. Примером инструмента для выполнения измерительных работ является измерительная стойка с регулируемой колонной и точной регулировкой, к измерительному рычагу которой прикреплен циферблатный манометр или точный индикатор.
