Компактная и компактная измерительная станция для микронной точности фиксации и калибровки неидентичных датчиков
Конструкция / Функциональность

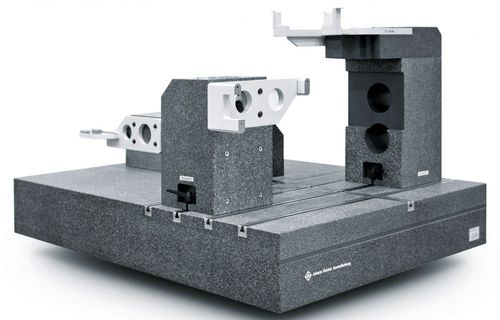

Опорная плита изготовлена из натурального твердого камня и имеет тонко отшлифованную и притертую верхнюю поверхность. Пять Т-образных направляющих и зажимных пазов выведены на верхнюю поверхность, четыре паза в поперечном направлении пересекают один паз в продольном направлении.
Т-образные направляющие и зажимные пазы используются для направления одного эталона и четырех установочных эталонов, которые таким образом выравниваются и перпендикулярны друг другу. Пять эталонов также изготовлены из натурального твердого камня и оснащены пневматической системой транспортировки и переноски, которая вводится в пространство стенда. Это позволяет легко и без износа вручную перемещать и позиционировать их.
На прецизионных поверхностях эталона и установочных эталонов определенным образом устанавливаются и регулируются втулки и держатели. Они изготовлены из стали, отожжены с низким напряжением и покрыты лаком для защиты от коррозии.
Сварная стальная рама обеспечивает статически правильную и ненапряженную опору измерительной станции. Выравнивание верхней поверхности с помощью спиртового уровня.
Технические данные
>Размеры основания: 2.000 x 1.5000 x 300 мм
>Вес опорной плиты: ок. 2.600 кг
>Плоскость - верхняя поверхность опорной плиты: Плоскостность, параллельность и перпендикулярность Т-образных направляющих и зажимных пазов (номинальный размер 14 мм H8 - DIN 650) по отношению друг к другу: 0,005 мм / 1.000 мм
>Рабочая высота: ок. 900 мм
---
