Используется для измерения линий поверхности на распределительных валах и других вращательно-симметричных деталях.
Конструкция

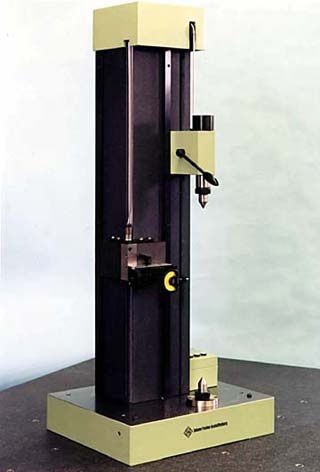

Колонка изготовлена из гранита - натурального твердого камня. Заготовка устанавливается вертикально между центрами. Ползун с воздушной подушкой расположен параллельно оси заготовки. Ползун оснащен датчиком для регистрации измерения длины. Кроме того, ползун приводится в движение двигателем.
Задачи измерения
>Истинный ход
>Выбег
Технические данные
>Высота центра: 100 мм
>Расстояние между центрами: 800 мм
>Точность хода ползуна: 0.001 мм / 1000 мм
---
