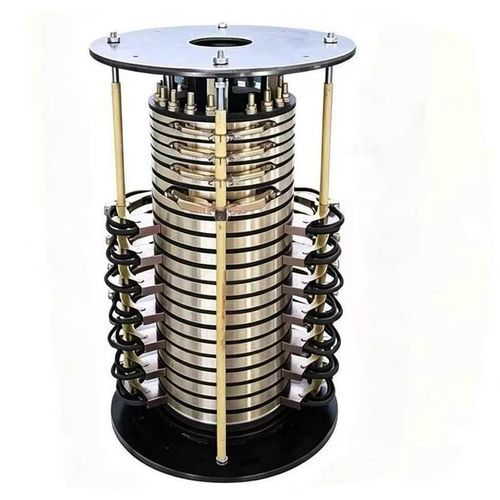

Гибридный вращающийся коллектор

с полой осьюс проходом в центредля ветрогенератора

Краткое описание
Многоканальный высокотоковый проводящий скользящий контакт с наслоенными отполированными нержавеющими кольцами и упругими пружинными щётками для непрерывной 360° передачи мощности и сигналов. Количество цепей и ток на цепь настраиваются под требования вращающегося промышленного и автоматизированного оборудования. Типичные применения: башенные краны, поворотные сцены, ветряные установки, автоматизированные поворотные столы и горнодобывающее вращающееся оборудование.

Основные особенности продукта

• Конструкция из независимых наслоенных проводящих колец, поддерживает 1–100+ каналов; типовые комплектации: 6 / 12 / 18 / 24
• Отполированные кольца из нержавеющей стали повышенной твердости для сверхнизкого контактного сопротивления и стабильной электрической работы
• Двойной держатель щёток с упругими пружинами для постоянного контактного давления, уменьшения износа и минимизации искрения при длительных вращениях
• Вертикальная интегрированная рама с верхним и нижним фланцем для простой установки на вал
• Широкие опции по температуре и защите (стандарт -20°C…+70°C, широкий -40°C…+85°C; IP54 стандарт, IP65 по запросу)
• Гибкие конфигурации: только сигнальные, высокотоковые силовые кольца, гибридные силовые/сигнальные решения и интегрированные поворотные соединения

Отрасли и оборудование применения

• Строительная техника: поворотные платформы башенных кранов и подъемные поворотные механизмы
• Возобновляемая энергия: вращающиеся токоведущие узлы малых ветряных турбин и солнечных трекеров
• Сцена и развлечения: поворотные сцены, вращающиеся прожекторы и аттракционы
• Автоматизация: поворотные индексирующие столы, упаковочные поворотные столы и поворотные узлы роботов
• Горная промышленность и металлургия: поворотные конвейеры и вращающееся оборудование для обработки
• Медицина и испытания: вращающиеся испытательные стенды и медицинские поворотные рабочие столы

Таблица параметров производительности
Параметр | Стандартная спецификация | Пользовательский диапазон | Выгода для покупателя
Материал проводящего кольца | Отполированная нержавеющая сталь | Медный сплав, позолота | Низкое сопротивление и стабильные сигналы для точного оборудования
Конструкция щёток | Двойные упругие пружинные щётки | Одиночная пружина, щётки из драгоценных металлов | Равномерное контактное давление и увеличенный срок службы
Количество цепей | 6 / 12 / 18 / 24 | 1–100+ каналов | Поддержка одновременной передачи мощности и сигналов для сложных вращающихся машин
Номинальный ток одной петли | 25A на кольцо (тип.) | 5A–500A | Подходит для тяжелых промышленных нагрузок без перегрева
Скорость вращения | 0–30 об/мин (тип.) | Высокоскоростная версия до 200 об/мин | Подходит для медленннагруженных и среднескоростных автоматизированных применений
Степень защиты | IP54 (стандарт) | IP65 герметичная опция | Подходит для наружных пыльных и дождливых условий
Метод крепления | Верхний и нижний фланец, вертикальный монтаж | Пустотелый вал / сквозной вариант | Прямое болтовое крепление к основному валу экономит время сборки
Температура эксплуатации | -20°C ~ +70°C (стандарт) | -40°C ~ +85°C (широкая) | Стабильная работа в горячих цехах и холодных полевых условиях

Как этот скользящий контакт повышает эффективность работы покупателей

• Исключает скручивание проводов при 360° бесконечной вращении, снижая частоту замен и расходы на обслуживание
• Наслоенная модульная конструкция уменьшает занимаемую площадь и упрощает интеграцию в существующие вращающиеся системы
• Универсальная настраиваемая платформа охватывает питание, сигналы и гибридные варианты, снижая сложность закупок у нескольких поставщиков
• Долговечная, износостойкая конструкция уменьшает частоту замен и простой производства из-за отказов проводящих компонентов
• Стандартное фланцевое крепление исключает необходимость специальных приспособлений, сокращая время сборки для производителей оборудования

Технические характеристики

• Brand: Ingiant
• Маркировка модели: Multi-Ring Stacked Conductive Slip Ring
• Материал проводящего кольца: Отполированная нержавеющая сталь (опции: медный сплав, позолоченное покрытие)
• Конструкция щёток: Двойные упругие пружинные щётки (опции: одиночная пружина, щётка из драгоценных металлов)
• Типичные количества цепей: 6 / 12 / 18 / 24 (на заказ 1–100+)
• Номинальный ток одной петли (тип.): 25A на кольцо (на заказ 5A–500A)
• Скорость вращения (тип.): 0–30 об/мин (опция высокоскоростной до 200 об/мин)
• Степень защиты: IP54 (опция IP65 герметичная)
• Крепление: Верхний и нижний фланец, вертикальный монтаж (опции: пустотелый вал / сквозной)
• Температура эксплуатации: стандарт -20°C ~ +70°C; широкая -40°C ~ +85°C
