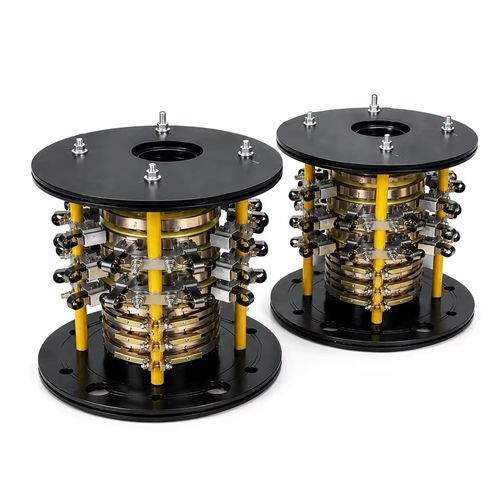

Вращающийся коллектор с проходом в центре

для ветрогенераторадля использования в промышленностииз меди

Краткое описание
Этот многоканальный усиленный скользящий контакт (slip ring) оснащён ступенчатыми медными контактными кольцами, прочными изолированными опорами и двухсторонним фланцевым креплением. Обеспечивает стабильную непрерывную передачу питания и сигналов для вращающегося оборудования, поддерживает интеграцию нескольких цепей, имеет износостойкую конструкцию щёток, высокий уровень изоляции и настраиваемую степень защиты IP. Широко применяется в ветряных турбинах, горно‑добывающем оборудовании, поворотных платформах, промышленных кранах и крупных автоматизированных поворотных устройствах для решения задач передачи тока и сигналов в ротации.

Обзор
Промышленные многоканальные скользящие контакты (коллекторные кольца, вращающиеся электрические соединители) передают энергию, управляющие сигналы и аналоговые/цифровые данные между неподвижными и вращающимися частями без закручивания кабелей. Конструкция с наслоенным фланцем использует модульные наслоенные медные кольца, независимые сборки серебряно‑углеродных щёток, усиленную эпоксидную изоляцию и двухфланцевое крепление, разработана для тяжёлонагруженного длительно работающего промышленного вращающегося оборудования, чтобы исключить отказ из‑за намотки кабеля и обеспечить непрерывную электрическую передачу при постоянной ротации.

Ключевые преимущества для промышленных закупщиков

• Многослойные наслоенные проводящие медные кольца: высокая проводимость, низкое электрическое сопротивление, стабильное выходное напряжение, отсутствие ослабления сигналов при вращении
• Независимые разъёмные модули серебряно‑углеродных щёток: равномерное давление контакта, самосмазывающиеся, сверхнизкий износ, увеличенный срок службы, простая замена отдельной щётки без разборки всей единицы
• Усиленные опоры из стекловолоконного эпоксида: высокая термостойкость, отличная диэлектрическая прочность, стойкость к старению, ударо‑ и виброустойчивость
• Двойные металлические фланцевые пластины для крепления (сверху и снизу): отверстия под крепёж для непосредственной болтовой установки на вращающем валу, совместимость с вертикальной/горизонтальной сборкой
• Центральный пустотелый проходной диаметр: позволяет прокладывать гидравлические/пневматические трубопроводы, приводные валы или кабели через центр скользящего контакта для интегрированной компоновки системы
• Настраиваемое количество цепей, номинал тока и степень защиты: поддержка смешанных силовых и сигнальных цепей, опциональная герметизация IP54/IP65 для запылённых и влажных уличных условий
• Широкий диапазон рабочих температур: стабильная работа от -20°C до +120°C, подходит для экстремальных цеховых, открытых горных и ветроэнергетических условий
• Низкий вращающийся момент трения: плавное вращение, отсутствие заеданий, не нагружает дополнительно вращающий приводной мотор

Ключевая таблица технических характеристик
Параметр | Стандартное значение | Настраиваемые опции | Выгода для покупателя
Материал проводящих колец | Высокочистая медь с серебряным покрытием | Позолоченные кольца для слабых сигналов | Меньшее контактное сопротивление, антикоррозия, чистая передача слабых токов
Материал щёток | Серебряно‑углеродная композитная щётка | Щётка из золотого сплава, графитовая щётка | Более длительный срок службы, меньше простоев на техобслуживание
Каналы схем | 6–36 каналов | Настраиваемо 2–60 смешанных силовых/сигнальных каналов | Соответствует потребностям многозадачных машин по проводке питания и управления
Ток на канал | 10A / 25A / 50A на кольцо | До 200A для высокотоковых колец | Одновременная поддержка слабосигнального управления и мощных основных цепей
Диаметр проходного отверстия | Стандартный центральный диаметр 50mm | 30mm–100mm на заказ | Интеграция гидролиний, центральных приводных валов внутри скользящего контакта
Изоляционный материал | Стекловолоконные эпоксидные стержни, бакелитовая фланца | PTFE высокотемпературная изоляция | Выдерживает высокие температуры, предотвращает короткие замыкания при большой нагрузке
Класс защиты | Базовая версия IP54 | IP65 полностью герметичный пылевлагозащищённый | Развертывание на открытом воздухе, в карьерах, прибрежных влажных промышленных зонах
Макс. скорость вращения | 0–300 об/мин непрерывно | Модификация для низкоскоростного тяжёлого оборудования | Стабильная работа для быстрого и медленного вращающегося оборудования
Рабочая температура | -20°C ~ +120°C | Высокотемпературная версия до 180°C | Совместим с печами, металлургией, ветроэнергетикой в условиях повышенной температуры
Форма монтажа | Двойной фланец сверху & снизу | Одинарный фланец, крепление хомутом на вал | Гибкая установка для всех типов вращающихся механических конструкций

Основные промышленные сценарии применения

• Новые энергетические ветроустановки: передача питающей мощности при повороте yaw и регулировке pitch
• Горная и строительная техника: вращающиеся буровые установки, шахтные лебёдки, крупногабаритные башенные краны
• Автоматизированные поворотные платформы: упаковочные поворотные столы, автоматические сварочные поворотные приспособления, роботизированные поворотные соединения
• Портовое и подъёмное оборудование: поворотные грейферы для контейнеров, тяжеловесные поворотные подъёмные механизмы
• Специальное промышленное оборудование: поворотные радиолокационные базы, крупные поворотные испытательные стенды, гидравлические поворотные исполнительные механизмы

Как этот скользящий контакт решает проблемы покупателей

• Устраняет повреждения кабелей от закручивания: обеспечивает бесконечное 360° вращение без намотки кабелей
• Сокращает затраты на техническое обслуживание: разъёмные модули щёток позволяют заменить одну повреждённую щётку без полной разборки
• Упрощает конструктивную компоновку оборудования: центральный проход интегрирует трубопроводы и приводные валы, экономя внутреннее пространство
• Стабильный вывод сигналов и питания: покрытые кольца из меди предотвращают потерю сигнала и исключают сбои, вызванные нестабильной передачей
• Адаптация к тяжёлым условиям: высокая изоляция и опциональная герметизация IP65 противостоят пыли, влажности и вибрациям
• Поддержка кастомизации: регулировка числа каналов, тока, размеров и степени защиты под требования OEM

Технические характеристики

• Проводящие кольца: высокочистая медь с серебряным покрытием (опция: позолоченное покрытие для слабых сигналов)
• Щётки: серебряно‑углеродный композит (опции: золотой сплав, графит)
• Каналы: стандарт 6–36, настраиваемо 2–60 смешанных силовых/сигнальных каналов
• Ток на канал: стандарт 10A / 25A / 50A на кольцо, до 200A для высокотоковых колец
• Диаметр проходного отверстия: стандарт 50mm, на заказ 30mm–100mm
• Изоляция: стекловолоконные эпоксидные стержни и бакелитовый фланец (опция: PTFE высокотемпературная изоляция)
• Класс защиты: IP54 базовый, IP65 опционально герметичный
• Макс. скорость вращения: 0–300 RPM непрерывно; доступны модификации для низких скоростей
• Рабочая температура: -20°C до +120°C (опция до 180°C)
• Монтаж: двойной фланец сверху & снизу (опции: одинарный фланец, хомут на вал)
