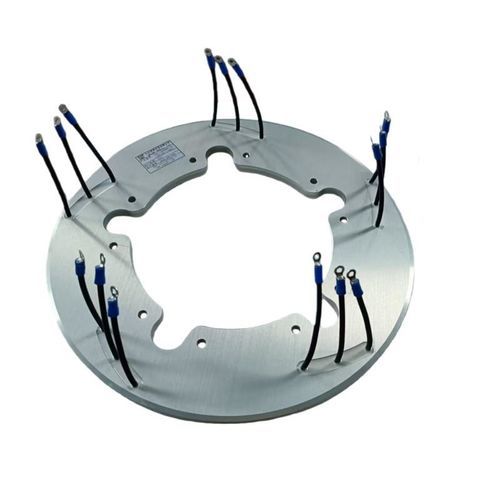

Электрический вращающийся коллектор DHK160-3-90A

промышленный

Обзор продукта
Высокопроизводительный авиационный токосъемник DHK160-3-90A представляет собой высокоточное 3-контурное электрическое кольцевое устройство, предназначенное для сложных аэрокосмических и промышленных применений. Каждый канал обрабатывает 90A при 28VDC, с гарантированной максимальной скоростью 2400 об/мин. Разработан для прерывистых рабочих циклов (100с вкл./11с выкл.), обладает исключительной допустимой погрешностью биения (≤0,1мм), ультранизким статическим дисбалансом (0,01Н·м) и прочной изоляцией 2500VAC.

Ключевые области применения

• Системы авиационного и морского привода: Разработан для левого вращения, идеально подходит для интеграции за пропеллерами или в поворотных соединениях, требующих передачи высокого тока при значительных вибрациях и биениях.
• Высокоточные поворотные платформы: Ультранизкое биение и статический дисбаланс делают его идеальным для радарных баз, электрооптических башен и автоматизированного испытательного оборудования.
• Тяжелая промышленная автоматизация: Надежный прерывистый рабочий цикл подходит для таких применений, как сварочные ротаторы, большие индексные столы и тяжелая техника, где критически важна передача мощности высокого тока во время вращения. Построен в соответствии с жесткими стандартами для надежной работы под давлением.

Основные технические параметры

• Количество каналов: 3
• Номинальный ток: 90A на канал (28VDC)
• Рабочее напряжение: 0~28VDC
• Давление пружины щетки: 3N (±30%) при удлинении 25мм; 5N (±30%) при удлинении 3,5мм
• Высота щетки: Общая длина ≥25мм; после сборки щетка выступает ≥3,5мм из щеточного блока
• Условия эксплуатации:
  • После установки за пропеллером, биение торцевой поверхности медного кольца ≤0,1мм; токосъемник работает нормально при биении медного кольца ≤0,2мм
  • Линия индикатора замены щетки сигнализирует о необходимости замены
  • Сборка должна быть в пределах проектных размеров и не иметь ожогов, царапин, канавок и т.д.
• Направление вращения: Левое (против часовой стрелки по направлению полета)
• Номинальная скорость (гарантия конструкции): 2000 об/мин
• Максимальная скорость (гарантия конструкции): 2400 об/мин
• Превышение скорости (гарантия конструкции): Выдерживает (2550/60) об/мин в течение 30 минут (не в рабочем состоянии, без механических повреждений или деформаций, без щеточного блока)
• Режим работы: Прерывистый, макс. ВКЛ 100с, мин. ВЫКЛ 11с
• Требования к весу:
  • Сборка кольцевого устройства: ≤1100г
  • Сборка вспомогательного блока: ≤205г на единицу
• Сопротивление изоляции (кольцо-к-кольцу, кольцо-к-щетке):
  • Холодное состояние: ≥20MΩ
  • После испытания на влажное тепло: ≥5MΩ (только квалификационное испытание)
• Диэлектрическая прочность (кольцо-к-кольцу, кольцо-к-щетке):
  • Холодное состояние: ≥500VAC@50Гц, 60с, без пробоя или перекрытия
  • После испытания на влажное тепло: ≥375VAC@50Гц, 60с, без пробоя или перекрытия
• Статический дисбаланс: 0,01Н·м
• Запасные части продукта: Один дополнительный щеточный блок на комплект
• Условия эксплуатации (гарантия конструкции):
  • Высота полета: 0~10000м
  • Максимальная скорость полета: 431км/ч
  • Максимальная скорость погружения: 450км/ч
  • Ограничение скорости ветра (боковой ветер): 15м/с
  • Рабочая температура: -55°C до +55°C
  • Температура хранения: -55°C до +70°C

Технические характеристики

• 3-контурное кольцевое устройство, каждый 90A @ 28VDC
• Максимальная скорость: 2400 об/мин
• Допустимая погрешность биения: ≤0,1мм
• Статический дисбаланс: 0,01Н·м
• Изоляция: 2500VAC
• Вес: ≤1100г (сборка), ≤205г (вспомогательный блок)
• Рабочая температура: -55°C до +55°C
• Температура хранения: -55°C до +70°C
