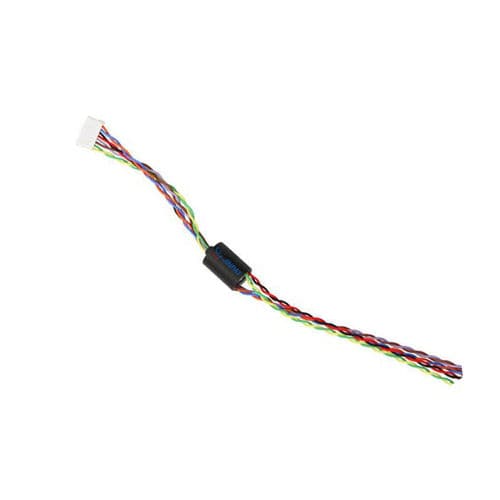

Сверхминиатюрное скользящее кольцо JINPAT для робота для проверки трубопроводов
Структура новой LPMS-08A чрезвычайно компактна, ее диаметр составляет всего 8 мм, а общая длина - 11,2 мм. Благодаря контакту "золото-золото" контактное кольцо также обладает очень хорошими электрическими характеристиками. Помимо компактной конструкции и хороших электрических характеристик, роботизированное контактное кольцо для контроля трубопроводов JINPAT также может интегрировать 2 цепи @ аналоговые видеосигналы, 2 цепи @ другие аналоговые сигналы, 2 цепи @ ток (110 мА @ 33 В постоянного тока) и 2 GND и т.д. Кроме того, для того, чтобы инспекционный робот-трубопровод мог принимать управляющие команды, необходимы также интегрированные управляющие сигналы. Его уровень защиты может достигать IP65, который может использоваться в жестких условиях эксплуатации. Кроме того, он может полностью отвечать требованиям, предъявляемым к роботам для контроля трубопроводов в пространстве для установки компонентов. Это изготовленное по индивидуальному заказу кольцо робота JINPAT для инспекции трубопроводов было хорошо воспринято клиентами.
Электротехника и радиоэлектроника
-
Цепи: - всего 8 цепей: 2 цепей*аналоговый видеосигнал/2 цепей*CAN сигнал/2 цепей*мощность/2 цепей сигнала
Номинальное напряжение: - 48 В AC/DC
Диэлектрическая прочность: - 500VAC@50Hz(P) 100VAC@50Hz(S)
Сопротивление изоляции:50MΩ@500VDC (P) 10MΩ@100VDC (S)"
Значение колебания динамического сопротивления: - 35MΩ
Размер свинцового провода: - AWG30 #
Экологический -
Температура: -20 °С ~ +60 °С
Влажность: - ≤60%RH
Класс предохранения - : Настраиваемый
Механический -
Скорость вращения: - 0~300 об/мин
Контакт Материал: Золото - золото
Материал корпуса: Технические пластмассы
Длина провода: Статор: 280 мм / ротор: 45 мм
---
