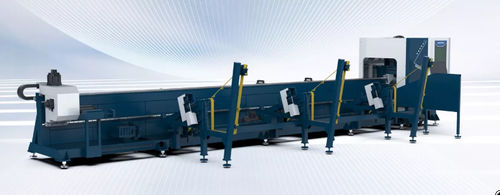

Лазерный станок для резки SFPLUS series

для алюминиядля нержавеющей сталидля металла

Обзор
Серия PLUS представляет собой трубный лазерный резак промышленного класса для обработки круглых, квадратных и прямоугольных труб с высоким пропуском и высокой повторяемостью. Станок оснащён двойными пневматическими патронами для одновременной резки и загрузки, сервоприводными осями и прецизионными направляющими для обеспечения стабильного движения и точного позиционирования при работе с различными материалами и диаметрами труб.

Основные преимущества

• Двойные пневматические патроны позволяют выполнять резку и загрузку одновременно, минимизируя простой и обеспечивая непрерывную работу.
• Сервомоторы и прецизионные направляющие обеспечивают стабильное движение с повторяемостью ±0,03 мм и точностью позиционирования ±0,05 мм (в зависимости от модели).
• Высокая динамика обеспечивает существенно большую скорость резки (проектная цель — примерно на 50% быстрее по сравнению с аналогичными моделями).
• Задний патрон с продувкой удаляет отходы резки, снижая риск застревания и отказов.
• Поддержка нержавеющей стали, алюминиевых сплавов и высокоотражающих труб; обработка круглых, квадратных и прямоугольных профилей.

Для малых труб
Точная технология управления энергией лазера и обработка луча минимизируют ожоги, заусенцы и тепловую деформацию при обработке труб малого диаметра. Минимальный поддерживаемый диаметр: 15 мм (зависит от модели).

Фаска (±45°)
Автофокусная режущая голова в сочетании со специализированными пневматическими патронами позволяет выполнять фаски ±45° на круглых, квадратных и прямоугольных трубах, а также на уголках и швеллерах. ±45° фаска в некоторых вариантах поставляется в стандартной комплектации, в других — опционально.

Загрузка и выгрузка
Поддерживаются полуавтоматические и полностью автоматические интеллектуальные системы загрузки/выгрузки, способные одновременно обрабатывать несколько труб. Расфрезерованные детали автоматически выводятся для сокращения времени цикла. Сервоуправляемая подача обеспечивает стабильный поток материала и повторяемое позиционирование.

Опции / расширенные функции

• Резка с нулевым хвостом: резка над патроном для сверхкоротких или отсутствующих хвостов.
• BCW профильный сканер: измерение в реальном времени и компенсация отклонений между трубой и чертежом.
• Автоматический очиститель шлака: удаляет шлак со внутренних стенок трубы во время резки для поддержания внутренней чистоты.

Технические параметры
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

Технические характеристики

• Название серии: PLUS Series
• Повторяемость: ±0,03 мм
• Точность позиционирования (X/Y): ±0,05 мм
• Макс. скорость холостого хода: до 150 м/мин (зависит от модели)
• Макс. скорость вращения патронов: до 240 об/мин (зависит от модели)
• Макс. ускорение: до 1,5 G (зависит от модели)
• Поддерживаемые материалы: нержавеющая сталь, алюминиевые сплавы, высокоотражающие трубы и др.
• Минимальный поддерживаемый диаметр: 15 мм (варианты для малых труб)
• Фаска: ±45° доступна (зависит от модели / опционально)
• Автоматическая/полуавтоматическая загрузка и выгрузка: сервоуправление и прецизионный моторный привод
