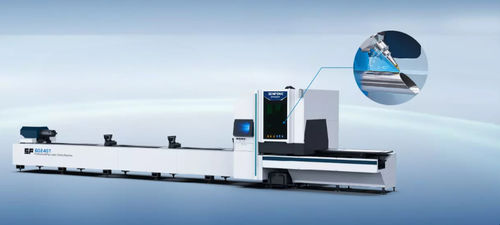

Лазерный станок для резки GT series

для сталидля профилейдля труб

Обзор продукта
Лазерный станок для фаски труб от SENFENG. Продвинутая система для высокоточной обработки фасок на трубах и профильных заготовках (круглые, квадратные, эллиптические и нерегулярные формы). Поддерживает автоматическое фасонирование до ±45° с устойчивой подачей и высокой скоростью обработки, что сокращает последующие подготовительные операции.

Ключевые особенности

• Регулируемая нарезка фаски от 0° до ±45° для различных подготовок к сварке.
• Высококачественные фаски ±45°, уменьшающие необходимость отдельной операции снятия фаски.
• Пневматические патроны для автоматического зажима, обеспечивающие стабильное вращение и точное позиционирование в зависимости от формы трубы.
• Плавающие опорные ролики с автоматическим центрированием для адаптации к различным диаметрам и обеспечения постоянного осевого перемещения.
• Высокая скорость резки и автоматизация рабочего процесса для увеличения производительности.
• Опорный кронштейн, следующий за движением трубы, и функция обхода головки для минимизации отходов.
• Поддержка круглых, квадратных, эллиптических и нестандартных стальных труб.

Технические параметры

• Серия: GT Series
• Модели: SF6024GT, SF6035GT
• Мощность лазера: 3 kW – 6 kW
• Диапазон обработки круглых труб: SF6024GT φ50–φ230 мм; SF6035GT φ50–φ360 мм
• Диапазон обработки квадратных труб: SF6024GT 50×50–230×230 мм; SF6035GT 50×50–360×360 мм
• Точность позиционирования: ±0.05 мм
• Повторяемая точность позиционирования: ±0.03 мм
• Максимальная скорость осей: до 75 м/мин (в зависимости от модели)
• Максимальная скорость резки: до 75 м/мин (в зависимости от модели)
• Скорость вращения патронов: до 100 об/мин (в зависимости от модели)
• Максимальная нагрузка на стол: 260 KG (SF6024GT), 700 KG (SF6035GT)
• Максимальная длина обработки: до 6 м
• Максимальная возможная внешняя окружность: до Ø360 мм (в зависимости от модели)

Применение
Предназначен для фасонирования в отраслях таких как нефтегазовая, химическая, судостроение и строительство. Обеспечивает точные профили фасок для подготовки под сварку, повышения герметичности соединений и прочности конструкций.

Технические характеристики

• Серия: GT Series
• Доступные модели: SF6024GT, SF6035GT
• Диапазон мощности лазера: 3 kW – 6 kW
• Диапазон круглых труб: φ50–φ230 мм (SF6024GT); φ50–φ360 мм (SF6035GT)
• Диапазон квадратных труб: 50×50–230×230 мм (SF6024GT); 50×50–360×360 мм (SF6035GT)
• Точность позиционирования: ±0.05 мм; повторяемая: ±0.03 мм
• Макс. скорость осей: до 75 м/мин
• Вращение патрона: до 100 об/мин
• Грузоподъемность стола: 260 KG / 700 KG в зависимости от модели
• Максимальная длина обработки: до 6 м
• Максимальная вместимость Ø: до 360 мм
