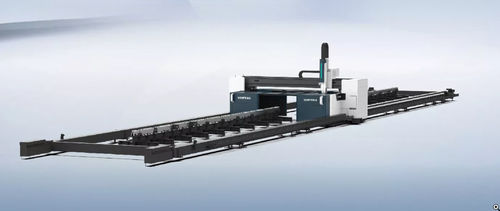

Лазерный станок для резки SF1500CH

для сталидля профилейЧПУ

Обзор
Лазерный станок для резки Н‑образных балок SF1500CH — это портальная машина открытой конструкции, предназначенная для прямой резки и фаскования Н‑балок. Двухдрайвная портальная конструкция обеспечивает равномерное распределение усилий по балке, снижая деформации и обеспечивая стабильную обработку длинномерных деталей.

Ключевые особенности

• Портал с двойным приводом для сбалансированной нагрузки на балку и уменьшения деформации
• Поддерживает прямую резку и фаскование фланцев (flange slab) Н‑балок
• Открытая конструкция и двойные рабочие станции для упрощения погрузки/выгрузки
• Вращающиеся оси A и B ±180° с защитой от столкновений и быстрой реакцией
• Проход/платформа для оператора для безопасного доступа при погрузке
• Автофокусная лазерная голова с защитой IP65 и интегрированным охлаждением для стабильной непрерывной резки
• CNC-система, настроенная для Н‑балок: автоматическое nesting, экспорт отчётов и компенсация деформаций

Технические параметры
Модель: SF1500CH
Мощность лазера (kW): 12–30
Рабочая зона (L×W, мм): 28000×3000
Макс. ширина стенки Н‑балки (мм): 1200
Макс. высота полки (мм): 500
Макс. скорость холостого хода (м/мин): 50
Макс. толщина реза: ≤50 мм (прямой рез), ≤35 мм (фаска полки)
Габариты (L×W×H, мм): 35670×5900×3030
Точность позиционирования X/Y (мм): ±0,1
Точность повторного позиционирования X/Y (мм): ±0,05

Области применения

• Стальные компоненты для дорог и мостов
• Изготовление стальных конструкций и складские решения
• Детали для строительной и инженерной техники
• Структурные элементы для энергетической отрасли
• Конструктивные детали для судостроения

Технические характеристики

• Модель: SF1500CH
• Диапазон мощности лазера: 12–30 кВт (обычно 20–30 кВт для тяжёлых сечений)
• Рабочая зона: 28000 × 3000 мм
• Макс. ширина стенки: 1200 мм
• Макс. высота полки: 500 мм
• Макс. толщина реза: до 50 мм (прямой), до 35 мм (фаска)
• Макс. скорость холостого хода: 50 м/мин
• Габариты: 35670 × 5900 × 3030 мм
• Точность позиционирования (X/Y): ±0,1 мм
• Точность повторного позиционирования (X/Y): ±0,05 мм
• Автофокусная головка с защитой IP65 и встроенным охлаждением
• CNC с автоматическим nesting, экспортом отчётов и сопоставлением деформированных деталей
