Станок для резки водно-абразивной струей Combo

плазменныйдля композитовдля металла

Обзор

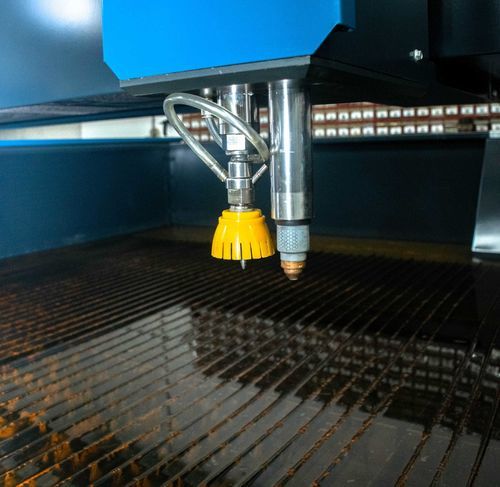

Combo — гибридная система резки, объединяющая гидроабразивную (waterjet) с двойной насадкой и плазменную головку на одном портальном станке. Обеспечивает гибкую обработку металлов, сплавов, композитов и многослойных материалов с возможностью выборочной или одновременной работы обоих методов. Машина рассчитана на воспроизводимую точность, функциональную адаптивность и интеграцию в промышленные производственные линии.

Ключевые характеристики

• Гибридная система в двух режимах: водяной рез и плазма на одном портале с быстрой сменой режима в зависимости от материала и производственного цикла.

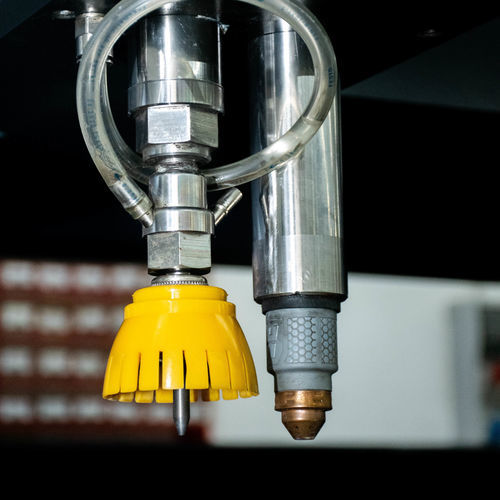

• Независимое управление соплами: каждая головка имеет собственное управление, что позволяет выборочную или параллельную работу — от черновой плазменной резки до тонкой отделки водяным струем в одной программе.
• Адаптивная интеллектуальная система по материалу: датчики и алгоритмы управления определяют тип/толщину материала и в реальном времени корректируют параметры резки для оптимизации качества и производительности.

Модели & основная таблица
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Таблица насос/привод (модели насосов и спецификации)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Примечания
*Размеры занимаемой площади приведены как ориентир. Высоконапорный насос, бункер, структура удаления абразива и консоль могут быть размещены по-разному в зависимости от рабочего пространства заказчика.

Технические характеристики

• Продукт: Combo — система гидроабразивной (двойная насадка) + плазменной резки
• Доступные модели: 4021-Combo, 6021-Combo
• Ход по X: 4100 мм (4021), 6100 мм (6021)
• Ход по Y: 2100 мм
• Ход по Z: 200 мм
• Макс. скорость: 25 м/мин
• Линейная точность: ±0.03 мм
• Повторяемость: ±0.02 мм
• Варианты насосов: Jekran Pump model 22 (22 kW / 30 HP) или model 30 (30 kW / 40 HP) direct drive
• Выходное давление насоса: до 58,000 psi / 4,000 bar
• Официе и расход водяной струи: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) и 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Плазменные блоки: совместимы с Hypertherm или GYS
• Независимое управление соплами: каждая головка с выделенным управлением для параллельной или выборочной работы
• Адаптивные датчики: анализ материала/толщины в реальном времени и автоматическая корректировка параметров
• Ориентировочная занимаемая площадь: 8.5 x 3.4 m (4021) и 10.5 x 3.4 m (6021) (расположение насос/бункер/консоль гибкое)
• Типовые габариты насоса (единица): 1110 x 800 x 1065 mm (по ссылке на единицу насоса)
