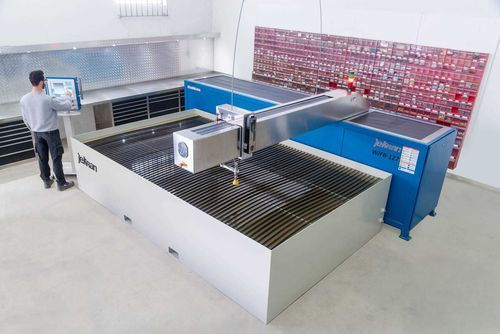

Станок для резки водно-абразивной струей WJFB

для композитных материаловдля алюминиядля нержавеющей стали

Обзор
WJFB — промышленная абразивная гидроабразивная (waterjet) установка с подвижной «fly-bridge» конструкцией. Мост перемещается по осям X и Y, стол остаётся открытым, что позволяет выполнять крупноформатную резку с постоянной точностью. Разработана для производственных цехов: режет металлы, камень, стекло и современные композиты без термического искажения. Компактная упаковка и габариты, пригодные для контейнерной транспортировки, упрощают логистику и монтаж на объекте.

Ключевые особенности

• Подвижный fly-bridge для улучшенного доступа к сверхгабаритным и неправильной формы деталям.
• Открытая конструкция стола для загрузки больших листов и плит сверху или с боков.
• Высокоточная линейная система с линейной точностью ±0,03 мм и воспроизводимостью ±0,02 мм.
• Макс. скорость перемещения 12 м/мин для эффективной обработки крупноформатных заготовок.
• Совместимость с насосами Jekran Direct Drive (22 kW / 30 kW) до ~4 000 bar.
• Подходит для металлов, камня, стекла и композитов — без зоны, подверженной термическому воздействию.

Конструкция / Сценарии применения
Предназначен для промышленного производства и специализированных мастерских: WJFB справляется с резкой толстых листов, нарезкой (nesting) на больших листах, архитектурными каменными панелями и деликатными деталями из композитов или стекла, которые требуют резки без нагрева.

Технические характеристики

• Название модели: WJFB (WaterJet Fly Bridge).
• Доступные номинальные размеры столов: 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• Ход по X: 1 220 мм / 2 490 мм / 3 658 мм (в зависимости от модели).
• Ход по Y: 1 220 мм / 1 500 мм / 2 130 мм (в зависимости от модели).
• Ход по Z: 170 мм (во всех моделях).
• Макс. скорость перемещения: 12 м/мин.
• Линейная точность: ±0,03 мм. Воспроизводимость: ±0,02 мм.
• Примеры занимаемой площади (зависит от размещения насоса/бункера): 2,6 x 2,05 м; 3,28 x 2,8 м; 4,7 x 3,5 м.

Технические характеристики насосов

• Model 22 Direct Drive — мощность сервомотора: 22 kW (30 HP); КПД ≥ 90 %; рабочее давление: ~58 000 psi (4 000 bar); сопло и расход: 0,011" / 0,82 gpm (0,3 мм / 3,1 lpm); габариты: 1 110 x 800 x 1 065 мм.
• Model 30 Direct Drive — мощность сервомотора: 30 kW (40 HP); КПД ≥ 90 %; рабочее давление: ~58 000 psi (4 000 bar); сопло и расход: 0,014" / 1,1 gpm (0,35 мм / 4,2 lpm); габариты: 1 110 x 800 x 1 065 мм.

Применения и преимущества

• Крупноформатная промышленная обработка и изготовление металлоконструкций на заказ.
• Резка без воздействия тепла сохраняет микроструктуру металлов и целостность композитов/стекла.
• Гибкие конфигурации и компактная упаковка для быстрого ввода в эксплуатацию на объекте.

Дополнительные технические данные

• Стандартные варианты насосов: Jekran Pump model 22 (22 kW) и 30 (30 kW), прямой привод (direct-drive).
• Примеры сопел/расхода: 0,011" (0,3 мм) / 3,1 lpm и 0,014" (0,35 мм) / 4,2 lpm.
• Типичные материалы для резки: сталь, нержавеющая сталь, алюминий, камень, стекло, углеродное волокно и передовые композиты.
