Станок для резки водно-абразивной струей 5-Axis

для керамического материаладля композитных материаловдля пластиковых материалов

Обзор
5-осевые системы водоструйной (абразивной/водной) резки, разработанные для высокоточной обработки металлов, композитов, керамики, камня и пластмасс. Модели 4021-5AXG и 6021-5AXG предлагают большие области реза и встроенную сенсорику для автоматизированного и повторяемого производства.

Ключевые функции

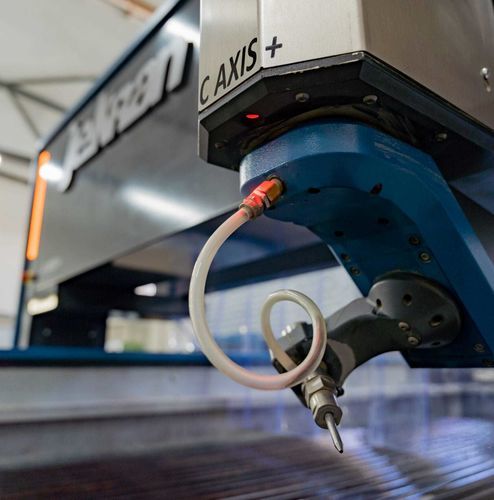

• Конструкция сопла без внешних трубопроводов для упрощения обслуживания и более аккуратной компоновки оборудования.
• Интегрированные камеры и датчики зондирования для обнаружения в реальном времени и динамической коррекции траекторий реза.
• Универсальность по материалам: рассчитаны на металлы, композиты, керамику, камень, стекло и пластики для промышленных производств.

Технические характеристики

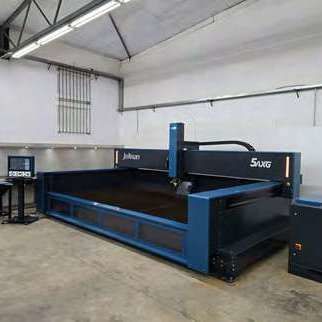

• Модель 4021-5AXG — Область реза: 4100 x 2100 mm; ходы X/Y/Z: 4100 / 2100 / 200 mm; макс. скорость: 25 m/min; линейная точность: +/- 0.02 mm; воспроизводимость: +/- 0.02 mm; варианты насосов: Jekran direct-drive 22 kW / 30 kW (до 4 000 bar / 58 000 psi); пример занимаемой площади: 8.5 x 3.4 m.
• Модель 6021-5AXG — Область реза: 6100 x 2100 mm; ходы X/Y/Z: 6100 / 2100 / 200 mm; макс. скорость: 25 m/min; линейная точность: +/- 0.02 mm; воспроизводимость: +/- 0.02 mm; варианты насосов: Jekran direct-drive 22 kW / 30 kW (до 4 000 bar / 58 000 psi); пример занимаемой площади: 10.5 x 3.4 m.

Технические характеристики насосов

• Model 22 Direct Drive — мощность серводвигателя: 30 HP (22 kW); КПД: ~90%; выходное давление: 58 000 psi (4 000 bar); сопло и расход: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); габариты LxWxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Model 30 Direct Drive — мощность серводвигателя: 40 HP (30 kW); КПД: ~90%; выходное давление: 58 000 psi (4 000 bar); сопло и расход: 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm); габариты LxWxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Дополнительные замечания
Габариты занимаемой площади приведены ориентировочно: высоконапорный насос, бункер, конструкция удаления абразива и пульт управления могут быть размещены по-разному в зависимости от планировки клиента.

Семейство продуктов / Технические характеристики

• Семейство: 5-Axis cutting systems от Jekran.
• Стандартные модели: 4021-5AXG (4100 x 2100 mm) и 6021-5AXG (6100 x 2100 mm); доступны индивидуальные конфигурации.
• Интегрированные камера и зондирование для автоматической выверки и адаптивной коррекции траекторий.
• Варианты насосов: Jekran direct-drive (22 kW / 30 kW) до 4 000 bar (58 000 psi).
• Типичные применения: аэрокосмические компоненты, архитектурное производство, прототипирование и промышленное серийное производство.
