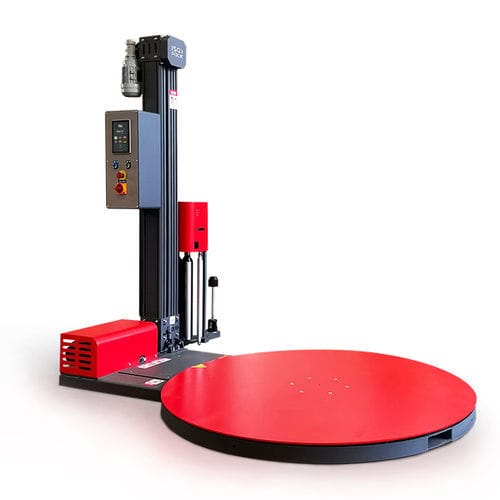

Паллетообмотчик с поворотным столом E-WRAP 1000B

полуавтоматическийдля промышленного применениясо стрейч-пленкой

Описание
E‑Wrap 1000B — полуавтоматический паллетообмотчик с поворотным столом, оснащённый современной электронной системой управления на базе выделенной платы и 7" цветного сенсорного дисплея. Имеется моторизованная каретка предварительного растяжения пленки с фиксированными коэффициентами, 6 настраиваемых рабочих рецептов, диагностика входов/выходов в реальном времени и встроенный журнал статистики, времени и обработанных паллет.

Ключевые преимущества

• Моторизованная каретка предварительного растяжения с фиксированными коэффициентами для стабильного натяжения пленки и равномерной фиксации паллет
• Интуитивный 7" цветной сенсорный дисплей с управлением рецептами и пошаговой диагностикой
• Шесть настраиваемых рабочих рецептов для стандартных применений
• Интегрированная электронная плата контролирует фазы и сообщает об отклонениях в реальном времени
• Промышленная конструкция с 12‑месячной гарантией на запасные части

Функции сенсорного дисплея
С 7" графического цветного сенсорного дисплея оператор может задавать и сохранять параметры обмотки и переходить в административные, статистические и технические разделы. Параметры включают число оборотов внизу/вверху, циклы подъёма/опускания каретки, скорость стола, скорость каретки и время считывания фотоэлемента при съёме пленки. Интерфейс обеспечивает пошаговое устранение неисправностей, историю тревог и архив обслуживания.

Информация о продукте (ключевые параметры)
Размер машины: D 2300 x Ш 1500 x В 2680 мм
Вес машины: 450 кг
Диаметр платформы: 1500 мм
Скорость вращения стола: 0 – 12 rpm
Напряжение питания: 220 V, однофазное
Частота сети: 50 / 60 Hz
Установленная мощность: 1.2 kW
Предварительное растяжение пленки: моторизованное (фикс. коэффициенты)
Макс. размеры рулона: H 500 мм Ø 280 мм
Толщина пленки: 12 – 35 µm

Технические характеристики

• Каркас машины из стали и алюминия
• Экструдированная алюминиевая колонна, шарнирно закреплённая в основании для быстрой установки
• Каретка приводится в движение кинематикой с двойной цепью
• Управление через интегрированную плату и 7" цветной сенсорный дисплей
• Устройство аварийной остановки у основания каретки в соответствии с CE
• Трёхцветная сигнальная лампа на колонне
• Пошаговое устранение ошибок через сенсорный экран
• Пуск/стоп/сброс с дисплея или физических кнопок
• Аварийная кнопка и кнопка сброса в соответствии с CE
• Система плавного пуска и индексированной остановки стола
• Статистика, время и количество обработанных паллет
• Режим ручной работы доступен
• Возобновление обмотки после сброса ошибки или замены бобины
• Настройка 6 рабочих рецептов

Настройки панели управления (пример)

• Количество циклов обмотки
• Скорость вращения стола 0–12 rpm
• Настройки оттока/преднатяжения пленки
• Регулировка преднатяжения пленки
• Число витков пленки у основания и вверху паллеты
• Скорость подъёма/опускания каретки (независимая) 0–5,9 m/min

Характеристики упаковываемых изделий

• Макс. габариты изделия (стандартный стол 1500 мм): L 800 x W 1200 mm
• Полезная высота намотки: H 2200 mm (стандартная колонна)
• Максимальный вес изделия: 1500 kg

Опции

• Стол 1650 мм (для паллет 1000 x 1200 мм)
• Пандус доступа (для стола 1500 мм)
• Пандус доступа (для стола 1650 мм)
• Увеличенная колонна для полезной высоты 2600 мм
• Фотоэлемент для считывания чёрных изделий

Характеристики / технические спецификации (сводка)

• Модель: E‑Wrap 1000B
• Габариты машины: L 2300 x W 1500 x H 2680 mm
• Масса машины: 450 kg
• Диаметр плиты стандарт: 1500 mm (опция 1650 mm)
• Грузоподъёмность стола: 1500 kg
• Скорость вращения стола: 0 – 12 rpm
• Напряжение питания: 220 V однофазное
• Частота сети: 50 / 60 Hz
• Установленная мощность: 1.2 kW
• Скорость каретки (вверх/вниз): 0 – 5,9 m/min
• Предварительное растяжение пленки: моторизованное (фикс. коэффициенты)
• Макс. размеры рулона: Ø 280 mm; высота 500 mm; сердечник 76 mm; макс. вес 16 kg
• Толщина пленки: 12 – 35 µm
