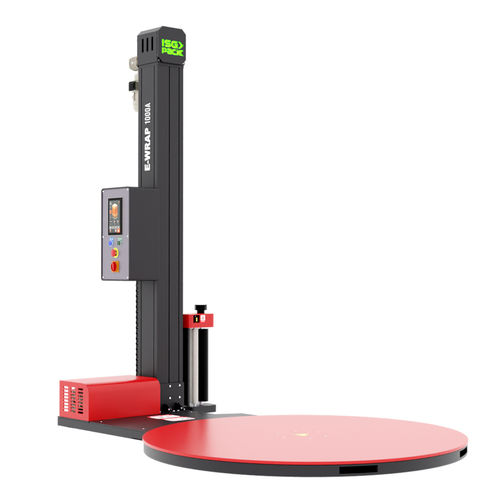

Паллетообмотчик с поворотным столом E-Wrap 1000A

полуавтоматическийсо стрейч-пленкойс сенсорным экраном

Обзор
E-Wrap 1000A — полуавтоматический паллетообмотчик от ISGPACK, разработанный для стандартных операций по обмотке паллет. Он позиционируется как экономичная модель серии и оснащён 7,2" цветным графическим сенсорным дисплеем и интегрированной платой управления. В описании на странице указываются как "6 настраиваемых рабочих рецептов", так и в другом месте возможность настройки "8 рецептов"; обе ссылки сохранены здесь.

Функции сенсорного дисплея

• 7,2" цветной графический сенсорный дисплей для управления машиной.
• Управление и сохранение параметров упаковки: количество оборотов плёнки вверху и внизу паллеты, циклы подъёма/опускания каретки, скорость поворотного стола, скорость подъёма/опускания каретки, время чтения фотоэлемента для снятия плёнки.
• Разделы для ручной обмотки, административных настроек, статистического журнала (время и количество обработанных поддонов) и технического мониторинга (вход/выход сигналы, история аварий, архив обслуживания).

Интегрированная система и мониторинг
Интегрированная плата управления постоянно контролирует работу и визуально сигнализирует о неисправностях. На колонне установлен трёхцветный индикатор тревоги, информирующий о состоянии машины (движение, остановка, ошибка/авария). На сенсорном экране доступна пошаговая диагностика неполадок.

Общие характеристики
Поворотный стол диаметром 1500 мм, максимальная грузоподъёмность 1500 кг. Стандартная колонна обеспечивает полезную высоту намотки до 2200 мм. Привод вращения — цепной механизм, контроль параметров вращения осуществляется магнитно-индукционным датчиком. Каретка оснащена механической фрикционной системой натяжения плёнки и фотоэлектрическим датчиком для обнаружения продукции.

Технические характеристики

• Конструкция из стали и алюминия.
• Экструдированная алюминиевая колонна, шарнирно закреплённая на основании для быстрой установки.
• Тележка с двухцепной кинематикой.
• Управление через интегрированную плату и 7,2" цветной сенсорный дисплей.
• Устройство аварийной остановки у основания тележки в соответствии с CE.
• Трёхцветный индикатор тревоги на колонне.
• Пошаговая диагностика ошибок с экрана.
• Запуск, остановка или сброс с дисплея или физических кнопок.
• Натяжение плёнки посредством механического сцепления на каретке.
• Аварийная кнопка (гриб) и кнопка сброса в соответствии с требованиями CE.
• Плавный старт и индексированная остановка стола.
• Сбор статистики, времени и количества обработанных поддонов.
• Ручной режим и возобновление намотки после сброса ошибки или смены шпульки.
• Конфигурация 6 (и в другом месте 8) рабочих рецептов для разных изделий.

Настройки панели управления

• Количество циклов намотки.
• Скорость вращения стола: 0–12 об/мин.
• Регулировки подачи/натяжения плёнки.
• Число оборотов плёнки внизу и вверху паллеты.
• Скорость подъёма/опускания каретки (независимая): 0–5,9 м/мин.

Доступные циклы

• Подъём и опускание каретки.
• Только подъём каретки.

Характеристики обрабатываемых изделий

• Максимальные габариты в основании (при стандартном столе 1500 мм): L 800 x W 1200 mm.
• Полезная высота намотки: H 2200 mm (стандартная колонна).
• Максимальный вес изделия: 1500 kg.
• Диаметр стола: 1500 mm.

Параметры рулона плёнки

• Максимальный внешний диаметр рулона: 280 mm.
• Внутренний диаметр сердечника: 76 mm.
• Высота плёнки: 500 mm.
• Максимальный вес рулона: 16 kg.
• Толщина плёнки: 12–35 µm.

Опции

• Стол 1650 mm (для паллет 1000 x 1200 mm).
• Пандус доступа (для стола 1500 mm).
• Пандус доступа (для стола 1650 mm).
• Увеличенная колонна для полезной высоты 2600 mm.
• Фотоэлемент для считывания чёрных изделий.

Информация о продукте
Размер машины: D 2300 x W 1500 x H 2680 mm
Вес машины: 450 kg
Диаметр стола: 1500 mm
Скорость вращения стола: 0 – 12 rpm
Напряжение питания: 220 V однофазное
Частота: 50 / 60 Hz
Установленная мощность: 1.2 kW
Макс. размеры рулона: H 500 mm Ø 280 mm
Толщина плёнки: 12 – 35 µm

Технические спецификации

• Модель: E-Wrap 1000A
• Размер машины: L 2300 x W 1500 x H 2680 mm
• Вес: 450 kg
• Диаметр поворотного стола: 1500 mm
• Макс. грузоподъёмность: 1500 kg
• Скорость стола: 0–12 rpm
• Скорость подъёма/опускания каретки: 0–5,9 m/min
• Питание: 220 V 1Ph, 50/60 Hz
• Установленная мощность: 1.2 kW
• Макс. размеры рулона: H 500 mm / Ø 280 mm (внутренний диаметр 76 mm)
• Толщина плёнки: 12–35 µm
