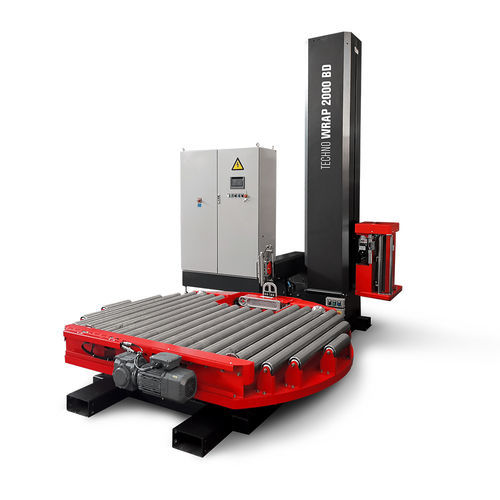

Паллетообмотчик с поворотным столом Techno Wrap 2000 BD

автоматическийс роликамис механизированными роликами

Краткое описание
Techno Wrap 2000 BD — автоматическая поточная машина для обмотки паллет, предназначенная для интеграции в производственные линии и автоматизированной обработки паллет. Оснащена ПЛК SIEMENS и 7,2" цветным сенсорным дисплеем, имеет пневматический узел контрастной сварки, автоматическую подачу пленки, автоматическую резку и сварку, фотоэлектрические датчики для обнаружения входа/выхода и высоты паллеты, а также поворотное кольцо с моторизованными роликами для продвижения паллет. Поддерживается хранение до 15 программ обмотки; существует режим транспортного хода для работы в линии без выполнения цикла обмотки.

5 причин выбрать эту машину

• Техническая поддержка при покупке и интеграции
• Разработана для автоматизированных inline операций упаковки
• 12 месяцев гарантии на запасные части
• Быстрый ввод в эксплуатацию и память на 15 программ
• Производитель с более чем 35-летним опытом на рынке

Описание продукта
Управление осуществляется ПЛК SIEMENS с 7,2" сенсорной панелью, имеются функции самодиагностики и ручного управления. Основные автоматические функции: моторизованный кареточный пресстретч с биговкой пленки в конце цикла, пневматическая система захвата и контрастной сварки (сварка на контрастной пластине), автоматическая резка и сварка пленки, автоматическое продвижение стола посредством моторизованных роликов. Для соответствия CE доступны периметральная защита, блокировочные двери и защитные барьеры.

Технические данные
Питающее напряжение: 380 В, 3 фазы
Частота сети: 50/60 Гц
Установленная мощность: 1,6 кВт
Габариты машины: Д 2900 x Ш 2000 x В 3150 мм
Масса машины: 1400 кг
Диаметр поворотного стола: 2000 мм
Скорость вращения стола: 0–10 об/мин
Стандартная высота роликового конвейера: 460 мм (другие высоты по запросу)
Макс. габариты продукта на плите: Д 1000 x Ш 1200 мм
Полезная высота: В 2200 мм
Макс. поддерживаемый вес: 2000 кг

Ключевые особенности

• Конструкция из окрашенной листовой стали
• Трансмиссия каретки с цепной кинематикой
• Моторизованный пресстретч каретка с фиксированным передаточным отношением
• Пневматическая система захвата, резки и контрастной сварки пленки
• Управление через ПЛК и цветной сенсорный дисплей с самодиагностикой
• Звуковая и световая сигнализация при запуске цикла; аварийный стоп и сброс в соответствии с CE
• Инвертор для плавного запуска и индексированной остановки стола
• Электрокомпоненты Schneider; датчики Pepperl+Fuchs
• Режимы ручного и автоматического управления; возможность работы без присмотра

Параметры, настраиваемые с панели

• Цифровая настройка оборотов у основания и в верхней части паллеты
• Скорость вращения стола (0–10 об/мин)
• Скорость подъема/опускания каретки
• Количество полных циклов
• Позиционирование и замедление стола в конце цикла
• Цифровая регулировка края пленки
• Параметры сварки и резки пленки
• Время продувки для удаления хвоста и скорость подачи пленки
• Настройка скорости пятого колеса и I/O для самодиагностики

Характеристики обрабатываемого продукта

• Макс. габариты на плите: Д 1000 x Ш 1200 мм
• Полезная высота: В 2200 мм
• Макс. масса продукта: 2000 кг

Параметры рулона пленки

• Макс. внешний диаметр рулона: 280 мм
• Диаметр сердечника: 76 мм
• Высота пленки: 500 мм
• Макс. вес рулона: 16 кг
• Толщина пленки: 12–35 µm

Технические характеристики

• Модель: Techno Wrap 2000 BD
• ПЛК: SIEMENS с 7,2" цветным сенсорным дисплеем
• Память: до 15 программ
• Поворотный стол Ø 2000 мм, роликовая моторизованная конструкция
• Мощность: 1,6 кВт · 380 V 3~ · 50/60 Hz
