Резьбовая вставка для мебели VER

Резьбовая вставка для мебели - VER - ISC PLASTIC PARTS
Резьбовая вставка для мебели - VER - ISC PLASTIC PARTS
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Спецификации
для мебели

Описание

Описание

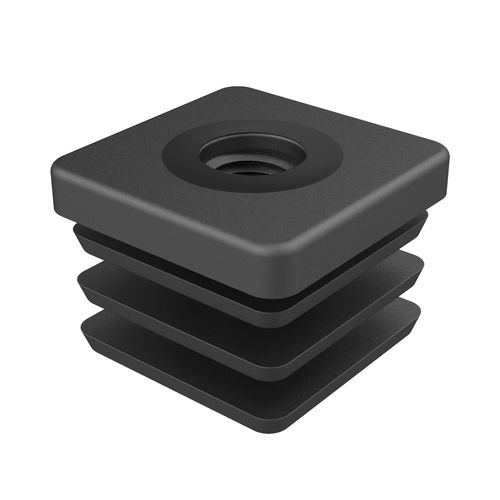

Резьбовые вставки VER для квадратных труб имеют метрическую резьбу, сформированную в пресс-форме при литье под давлением, что позволяет непосредственно крепить колёса или регулируемые опоры к квадратным ножкам мебели.

Применение
  • Точки крепления для роликов и регулируемых опор на мебели
  • Закрытие торца и механический интерфейс для квадратных труб
  • Заводская установка или дооснащение для столов, стульев и опорных конструкций


Материал и конструкция
  • Материал: PA6 (полиамид 6), цвет: чёрный
  • Конструкция: ребра/крылья для улучшенного закрепления внутри трубы
  • Метрическая резьба, сформированная в пресс-форме: M8, M10, M12
  • Совместимые наружные размеры труб: от 20 x 20 мм до 50 x 50 мм
  • Поддерживаемая толщина стенки: обычно 1,50–2,00 мм (некоторые варианты 2,50–3,00 мм)


Документы и соответствие
  • Чертёж PDF: доступен (скачиваемый 2D-чертёж)
  • Видео: доступно видео продукта
  • RoHS: соответствует
  • UL94: не указано
  • IP рейтинг: не указан
  • Единицы измерения: миллиметры


Таблица вариантов
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800550 | 20 x 20 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 to 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 to 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 to 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 to 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Технические характеристики
  • Brand: ISC Plastic Parts
  • Семейство / модель: VER
  • Материал: PA6 (полиамид 6), чёрный
  • Ребра для улучшенного закрепления внутри трубы
  • Совместимые размеры труб: 20 x 20 мм — 50 x 50 мм
  • Толщина стенки: 1,50–2,00 мм (некоторые варианты 2,50–3,00 мм)
  • Доступные резьбы: M8, M10, M12
  • Типовые размеры: L1 ≈ 14,50 мм; L ≈ 16,50–24,00 мм; H ≈ 5,00 мм
  • Ориентировочная максимальная нагрузка: 1962 N (в зависимости от варианта)
  • RoHS: соответствует; UL94 и IP: не указаны
  • Единицы: миллиметры
