Вставной буфер MGAA

для мебели

Описание продукта

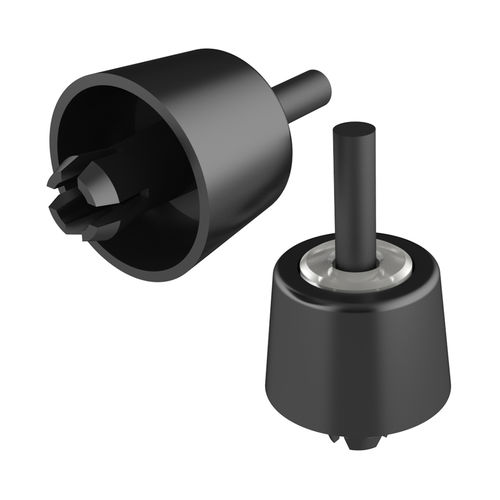

Заклёпочный упор в форме заклёпки, предназначенный для быстрой фиксации в панелях. Установка проста: вставьте упор в отверстие панели и ударьте по головке; лапки раскрываются и фиксируют элемент. Обеспечивает надёжную фиксацию при вибрациях, электрическую изоляцию и устойчивость к коррозии в зависимости от применения.

Соответствие и документы
Чертёж PDF: доступен
UL94: V2
IP: не указано
RoHS: соответствует
Единицы измерения: миллиметры
Видео: доступно

Таблица вариантов
Референция | Диаметр отверстия панели | Толщина панели | D | H | E
01300600010 | 6,00 | 0,80 to 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 to 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 to 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 to 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 to 4,00 | 21,00 | 15,80 | 6,65

Характеристики / технические спецификации

• Бренд: ISC Plastic Parts
• Модель: MGAA
• Доступные артикула: 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• Тип: упор в форме заклёпки для крепления в панелях
• Установка: вставить в отверстие и ударить по головке; лапки раскрываются для фиксации
• Диаметр отверстия и толщина панели: см. таблицу (мм)
• Размеры D, H, E: см. таблицу (мм)
• UL94: V2
• RoHS: соответствует
• IP: не указано
• Единицы измерения: миллиметры
• Доступные материалы: чертёж PDF, видео
