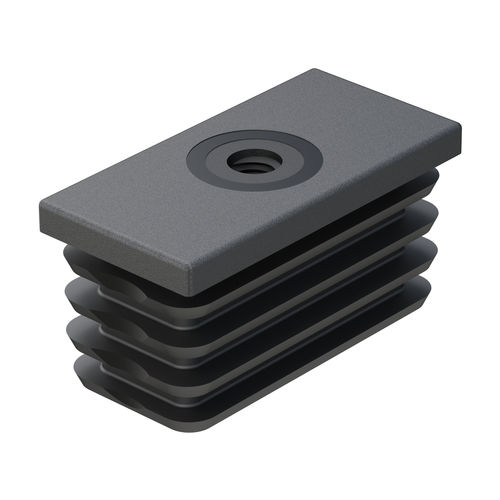

Резьбовая вставка для мебели VOR

Описание продукта
Резьбовые вставки VOR для прямоугольных труб имеют формуемую метрическую резьбу, получаемую при литье под давлением, что позволяет затем устанавливать элементы с резьбой, например регулируемые опоры или ролики. Вставки изготовлены из черного PA6 (полиамид 6) и оснащены лепестками для улучшения захвата внутри трубы. Подходят для сечений труб от 40×20 мм до 60×40 мм, толщина стенки труб зависит от артикула и обычно составляет 1,00–3,00 мм.

Варианты
Также доступна квадратная версия семейства VER.

Документы и соответствие
Чертеж PDF: доступен
UL94: не указано
IP: не указано
RoHS: соответствует
Единицы измерения: миллиметры
Видео: доступно, демонстрирует монтаж и использование

Таблица ссылок
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800160 | 40 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 to 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 to 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 to 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Характеристики / технические спецификации

• Семейство / модель: VOR
• Материал: PA6 (полиамид 6), черный
• Применение: вставки для прямоугольных труб для установки опор или роликов
• Совместимые сечения: 40×20 мм — 60×40 мм
• Толщина стенки: обычно 1,00–3,00 мм (в зависимости от артикула)
• Доступные метрические резьбы: M8, M10, M12
• Типовые размеры: L1 ≈ 14,00–14,50 мм; L ≈ 24,00–25,00 мм; H ≈ 5,00 мм
• Максимальная нагрузка (указана): 1962 N
• Соответствие: RoHS
• Единицы измерения: миллиметры
