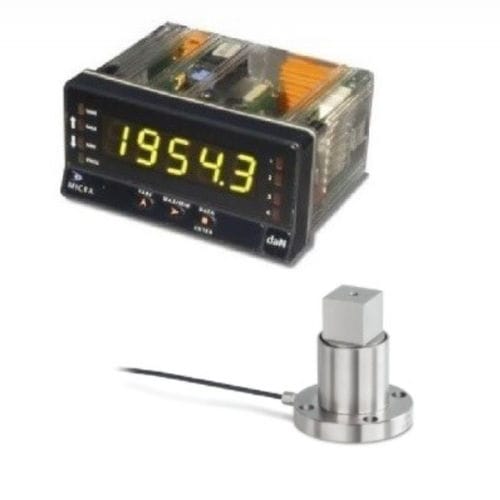

Статический датчик момента DC-Y1 + MICRA-M

с квадратной втулкойцифровойаналоговый

Описание
Система измерения статического крутящего момента, состоящая из датчика DC-Y1 в сочетании с многофункциональным цифровым индикатором MICRA M. Предназначена для контроля и измерения статических моментов, тестирования ручных динамометрических ключей и передачи статических нагрузок крутящего момента.

Ключевые функции
Диапазон измерений: 0 до 5 Нм … 0 до 500 Нм
Высокая точность: комбинированная погрешность 0,5 % полной шкалы
Простая и быстрая установка
Высокая крутильная жесткость
Номинальная чувствительность: 1,0 ~ 1,5 mV/V (в зависимости от номинальной нагрузки)
4‑проводное подключение

Индикатор MICRA M (в комплекте)
Конфигурируемый многофункциональный цифровой индикатор. Базовый комплект включает монтажную пластину, программируемый триколорный индикатор и блок питания.
Функции визуализации, удалённая фиксация, считывание и сохранение макс./мин. значений (пик/знач), тарирование и сброс, множество програмируемых логических функций.
ТРИКОЛОРНЫЙ LED-дисплей (ЗЕЛЁНЫЙ / ОРАНЖЕВЫЙ / КРАСНЫЙ) для индикации состояния или дифференциации типа измерения.

Принимаемые входы и сигналы

• Тензодатчики: mV/V, mV
• Процесс: ±10 Vdc, ±20 mA, потенциометр
• Температура: датчик Pt100, термопары типов J, K и T

Выходы и опции
Аналоговые и цифровые выходы доступны как опция (по запросу). Возможны опции RS232 / RS485 (цифровые выходы) в зависимости от конфигурации.

Питание и электронные характеристики
Питание: 85–265 Vac / 100–300 Vdc
Формат (мм): 96 x 48 x 60
Разрешающая способность: ±15 бит
Съём показаний: 20/с

Доступные диапазоны
Диапазоны
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Сертификат
Поставка с сертификатом калибровки COFRAC, эквивалентным COFRAC или присоединённым к COFRAC сертификатом доступна как опция (по запросу).

Характеристики / технические спецификации

• Диапазон измерений: 0 до 5 Нм … 0 до 500 Нм (варианты: 5, 10, 20, 50, 100, 200, 500 Нм)
• Точность: комбинированная погрешность 0,5 % полной шкалы
• Номинальная чувствительность: 1,0 ~ 1,5 mV/V (в зависимости от нагрузки)
• Подключение: 4 провода
• Монтаж: простой и быстрый
• Жёсткость: высокая крутильная жёсткость
• Ассоциированный индикатор: MICRA M (многофункциональный цифровой индикатор)
• Питание индикатора и датчика: 85–265 Vac / 100–300 Vdc
• Формат индикатора: 96 x 48 x 60 mm
• Разрешение: ±15 бит
• Частота дискретизации: 20 показаний/с
• Принимаемые входы: mV/V, mV, ±10 V, ±20 mA, потенциометр, Pt100, термопары J/K/T
• Выходы: аналоговые и цифровые опции (RS232/RS485 по запросу)
• Опция: сертификат калибровки COFRAC или эквивалент (по запросу)
