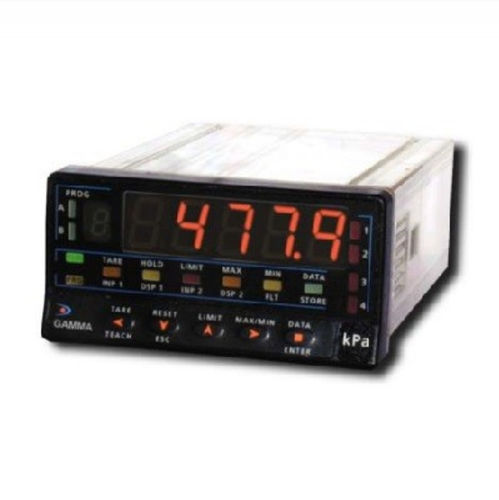

Цифровой весовой индикатор GAMMA-M

встраиваемый4-20 мА0-10 В

Резюме
Индикатор GAMMA-M — измерительный и управляющий прибор с прямым отображением в единицах процесса, разработан для обработки широкого спектра входных сигналов и захвата быстрых значений за счёт высокочастотного преобразования.

Принимаемые входы

• Тензодатчики: mV/V, mV
• Процесс: ±10 В постоянного тока, ±20 мА
• Потенциометр (датчики перемещения)

Питание датчиков (выбирается внутренними перемычками)
24 В (30 мА), 2,2 В (30 мА), 5 В или 10 В (120 мА) — ёмкость для 4 тензодатчиков.

Характеристики

• Скорость преобразования: 555 Гц (съём показаний: 555/с)
• Обеспечивает обнаружение пиков и минимумов с минимальной длительностью 2,1 мс
• Разрешающая способность: ±15 бит
• Габариты (мм): 96 x 48 x 120

Варианты выходов и связи

• Опциональные аналоговые выходы: 0–10 В или 4–20 мА (200 измерений/с)
• Релейные выходы: 2 или 4 уставки, либо 4 оптопары, время отклика 2,1 мс
• Связь: RS232C или RS485 (протоколы DITEL, ISO1745 и MODBUS-RTU)

Обработка сигнала
Программируемая обработка с использованием 3 типов фильтров для стабилизации и адаптации к требованиям процесса.

Особенности / технические характеристики

• Питание: 115–230 VAC
• Входы: mV/V, mV, ±10 В DC, ±20 мА, потенциометр
• Внутренние напряжения для датчиков: 24 В (30 мА), 2,2 В (30 мА), 5 В (120 мА), 10 В (120 мА)
• Ёмкость: питание до 4 тензодатчиков
• Разрешение: ±15 бит
• Частота съёма: 555 измерений/с
• Минимальное время обнаружения: 2,1 мс
• Габариты (мм): 96 x 48 x 120
• Опциональные выходы: 0–10 В, 4–20 мА
• Логические выходы: реле (2 или 4 уставки) или 4 оптопары
• Опциональная связь: RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Программируемые фильтры: 3 типа
