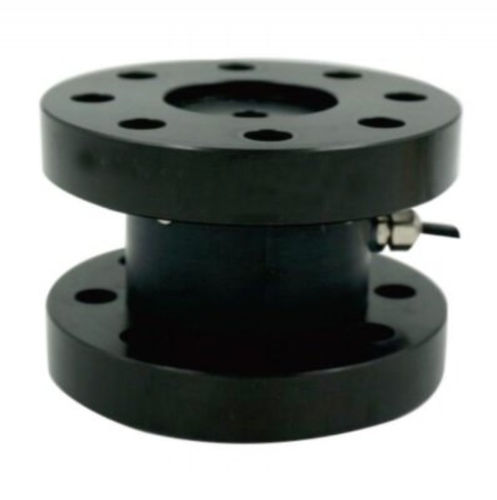

Статический датчик момента ST-903-D

аналоговыйIP65с помощью тензометрического датчика

Описание
Датчик крутящего момента статический на тензодатчиках ST-903-D, предназначен для измерения момента до 5000 Нм.

Ключевые характеристики

• Диапазон измерений: 0,2–5000 Нм (варианты)
• Отличная линейность: 0,2% ПП
• Чувствительность: 1,5 mV/V
• Класс защиты: IP65
• Материал: стальной сплав

Подробное описание
Диапазон измерений: 0,2–5000 Нм. Типичная чувствительность 1,5 ±20% mV/V. Смещение нуля ±2% ПП. Нелинейность 0,1% ПП. Гистерезис 0,1% ПП. Повторяемость 0,05% ПП. Дрейф (30 мин): 0,1% ПП. Температурный эффект на выход: 0,05% ПП/10°C. Температурный эффект на ноль: 0,05% ПП/10°C. Входное сопротивление: 410 ±20 Ω или 785 ±20 Ω. Выходное сопротивление: 350 ±10 Ω или 700 ±10 Ω. Изоляция: ≥5000 MΩ / 100 V DC. Рекомендуемое питание: 5–15 V (макс. 20 V). Температурная компенсация: -10 до 60 °C. Рабочая температура: -20 до 80 °C. Допустимая нагрузка: 120% ПП. Разрушающая нагрузка: 150% ПП. Длина кабеля: Ø3 x 4000 mm. Масса: 0,8–12 кг в зависимости от модификации. Датчик выдает аналоговый сигнал (тензометрический мост) и требует согласования сигнала/приборов сбора данных; может комбинироваться с индикатором или передатчиком. Опция: сертификат поверки (COFRAC, эквивалент или с трассируемостью).

Технические характеристики / спецификации

• Модель: ST-903-D
• Диапазон измерений: 0,2–5000 Нм
• Чувствительность: 1,5 ±20% mV/V
• Смещение: ±2% ПП
• Нелинейность: 0,1% ПП
• Гистерезис: 0,1% ПП
• Повторяемость: 0,05% ПП
• Дрейф (30 мин): 0,1% ПП
• Температурный эффект (выход): 0,05% ПП/10°C
• Температурный эффект (ноль): 0,05% ПП/10°C
• Входное сопротивление: 410 ±20 Ω / 785 ±20 Ω
• Выходное сопротивление: 350 ±10 Ω / 700 ±10 Ω
• Изоляция: ≥5000 MΩ / 100 V DC
• Рекомендуемое питание: 5–15 V (макс. 20 V)
• Температурная компенсация: -10 до 60 °C
• Рабочая температура: -20 до 80 °C
• Допустимая нагрузка: 120% ПП
• Разрушающая нагрузка: 150% ПП
• Длина кабеля: Ø3 x 4000 mm
• Масса: 0,8–12 кг (в зависимости от версии)
• Материал: стальной сплав
• Класс защиты: IP65
• Выход: аналоговый сигнал (тензометрический мост)
