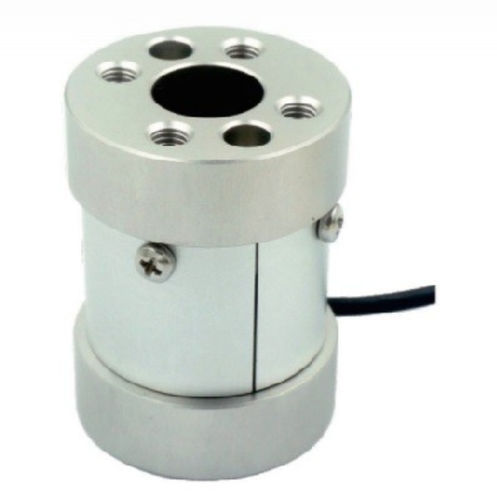

Статический датчик момента ST-903

с фланцевым креплениеманалоговыйвыход по напряжению

Обзор
Статический датчик крутящего момента ST-903, измерение по часовой и против часовой стрелки. Диапазон измерения от очень малых моментов до 150 Н·м в зависимости от исполнения.

Общее описание

• Аналоговый бридж-выход (тензомост), требует обработки сигнала/электроники для считывания и отображения.
• Доступен в нескольких номиналах для различных задач измерения.
• Высокий класс защиты для применения в промышленных условиях (IP65).

Характеристики / Технические данные

• Доступные диапазоны: 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Н·м
• Чувствительность: 1.5 ±10% mV/V
• Смещение (Offset): ±2% от полной шкалы (FS)
• Нелинейность: 0.1% FS
• Гистерезис: 0.1% FS
• Повторяемость: 0.05% FS
• Ползучесть (30 мин): 0.1% FS
• Температурный эффект на выход: 0.05% FS / 10°C
• Температурный эффект на ноль: 0.05% FS / 10°C
• Входное сопротивление: 410 ±20 Ω
• Выходное сопротивление: 350 ±10 Ω
• Изоляция: ≥ 5000 MΩ / 100 Vdc
• Рекомендуемое питание: 5–15 V
• Максимальное питание: 20 V
• Диапазон температурной компенсации: -10 до 60 °C
• Рабочая температура: -20 до 80 °C
• Предел нагрузки: 120% FS
• Разрушающая нагрузка: 150% FS
• Длина кабеля: Ø3 x 4000 mm
• Масса: 0.2 kg
• Материал: алюминиевый сплав
• Степень защиты: IP65
• Опция: возможна поставка с аттестатом калибровки (COFRAC или эквивалент) и подбор отображения/передатчика/кондиционера по требованию
