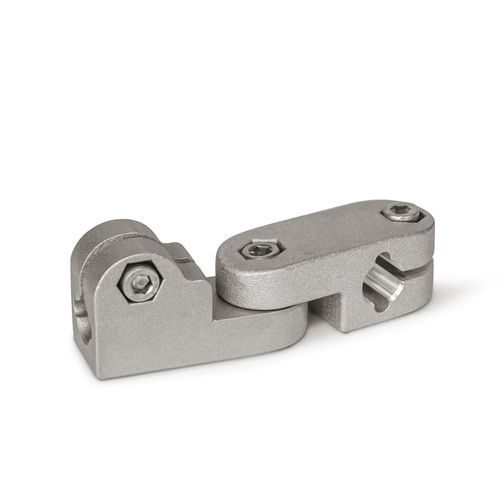

Круглый трубный соединитель GKQ series

шарнирныйиз нержавеющей сталирегулируемый

Совместные зажимы GKQ из прецизионно отлитой нержавеющей стали имеют шлицы, обработанные методом резания. Они состоят из шарнирных зажимов LKT и LKQ. Отверстия для точек зажима расположены в одной плоскости и соединены зажимным шарниром для поворота на ± 90°, от перпендикулярного до параллельного. Они принимают обычно имеющиеся стержни и трубы с полным поверхностным контактом по всему сечению отверстия. В местах завинчивания винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают сечение отверстия для зажима. Винт с внутренним шестигранником или регулируемый ручной рычаг на зажимном соединении служит для фиксации оси соединения. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HEK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником, усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага. По запросу Зажимные точки с различными диаметрами d1 и d2 или специальным диаметром Точки зажима с винтами с шестигранной головкой или смешанными элементами винт/ручной рычаг Поверхность с шаровым покрытием, анодированная или с порошковым покрытием других цветов RAL
