Круглый трубный соединитель GKQ
крестовидныйиз алюминиярегулируемый

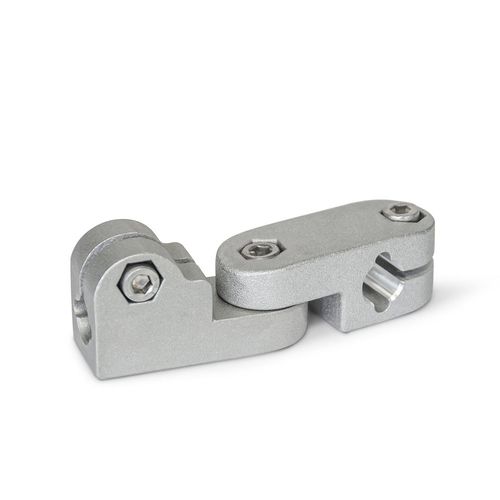

Круглый трубный соединитель - GKQ - Inocon GmbH - крестовидный / из алюминия / регулируемый
Круглый трубный соединитель - GKQ - Inocon GmbH - крестовидный / из алюминия / регулируемый
Круглый трубный соединитель - GKQ - Inocon GmbH - крестовидный / из алюминия / регулируемый - изображение - 2
Круглый трубный соединитель - GKQ - Inocon GmbH - крестовидный / из алюминия / регулируемый - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Конструкция
круглый, крестовидный
Материал
из алюминия
Другие характеристики
регулируемый, маятниковая опора
Диаметр

МИН.: 12 mm
(0,472 in)

МАКС.: 18 mm
(0,709 in)

Описание

Шарнирные зажимы GKQ из литой алюминиевой стали имеют шлицевые точки зажима, обработанные методом резания. Они состоят из шарнирных зажимов LKT и LKQ. Отверстия точек зажима расположены в одной плоскости и соединены зажимным шарниром для поворота на ± 90°, от перпендикулярного до параллельного. Они принимают обычно имеющиеся стержни и трубы с полным поверхностным контактом по всему сечению отверстия. В местах завинчивания винты с внутренним шестигранником или регулируемые ручные рычаги уменьшают сечение отверстия для зажима. Винт с внутренним шестигранником или регулируемый ручной рычаг на зажимном соединении служит для фиксации оси соединения. Регулируемые ручные рычаги предназначены для многократного зажима без использования инструментов. Под обозначением HSK они поставляются отдельно для индивидуального использования и в других исполнениях. По сравнению с винтом с внутренним шестигранником усилие зажима, достигаемое с помощью регулируемого ручного рычага, меньше из-за меньшей длины рычага.

---
